Кабель КСПЭВ
Кабели КСПЭВ предназначены для монтажа систем связи, сигнализации и телекоммуникаций при рабочем напряжение до 250 В переменного тока.

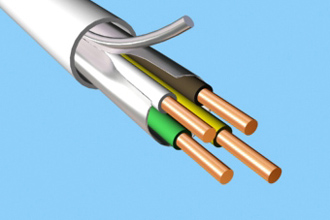

Конструкция:
1 – токопроводящая жила;
2 – изоляция – полиэтилен;
3 – экран - алюмопластмассовая лента;
4 – дренажная жила - луженый медный проводник;
5 – оболочка – ПВХ-пластикат
2 – изоляция – полиэтилен;
3 – экран - алюмопластмассовая лента;
4 – дренажная жила - луженый медный проводник;
5 – оболочка – ПВХ-пластикат
КСПЭВ - кабель парной скрутки (шаг скрутки пар различен) с однопроволочными медными жилами диаметром 0.40, 0.50, 0.64, 0.80 мм, с изоляцией из композиции полиэтилена, экран выполнен из алюмопластмассовой ленты с продольной прокладкой дренажной жилы из луженого медного проводника, с оболочкой из белого ПВХ пластиката, для внутренней неподвижной прокладки.
Цветовая маркировка изолированных жил кабелей парной скрутки
Цвет изоляции жил в парах
1-я пара: белый - синий;
2-я пара: белый-оранжевый;
3-я пара: белый - зеленый;
4-я пара: белый - коричневый
1-я пара: белый - синий;
2-я пара: белый-оранжевый;
3-я пара: белый - зеленый;
4-я пара: белый - коричневый
Основные электрические параметры
Наименование параметра | Величина параметра |
Электрическое сопротивление токопроводящих жил постоянному току при 20oС и длине 1 км., не более Ом/км.: Для жил диаметром 0,40 мм Для жил диаметром 0,50 мм Для жил диаметром 0,64 мм Для жил диаметром 0,80 мм | 148.0 94.0 58.0 36.0 |
Сопротивление изоляции на длине 1 км при температуре 20oС и нормальной относительной влажности, не менее МОм: | 6500 |
Индуктивность цепи "жила-жила", мГн/км | 0,90 |
Электрическая емкость для неэкранированных кабелей цепи марок КСПВ, не более нФ/км: "жила - жила" | 60 |
Электрическая емкость для экранированных кабелей цепи марок КСПЭВ, не более нФ/км: "жила - жила" "жила - экран" | 80 120 |
Условия эксплуатации:
Вид климатического исполнения (по ГОСТу 15150-69) - УХЛ и Т категории размещения 2, 3, 4.
Окружающая среда - от минус 40оС до плюс 60оС, в условиях монтажных изгибов - до 0оС, повышенная влажность воздуха - до 98% при температуре - до 35оС;
Минимальный радиус изгиба - 10 номинальных наружных диаметров кабеля;
Минимальный срок службы кабеля - 15 лет.
Вид климатического исполнения (по ГОСТу 15150-69) - УХЛ и Т категории размещения 2, 3, 4.
Окружающая среда - от минус 40оС до плюс 60оС, в условиях монтажных изгибов - до 0оС, повышенная влажность воздуха - до 98% при температуре - до 35оС;
Минимальный радиус изгиба - 10 номинальных наружных диаметров кабеля;
Минимальный срок службы кабеля - 15 лет.
| Технические характеристики | |
| Материал жилы | медь |
| Изоляция | полиэтилен |
| Экран | алюмополимерная лента |
| Оболочка | ПВХ пластикат |
| Число жил | 2 |
| Диаметр жилы, мм | 0,4 |
| Номинальное переменное напряжение | 250 В частотой до 10 кГц |
| Испытательное переменное напряжение | 500 В частотой 50 Гц |
| Электрическое сопротивление жилы, не более, Ом/км | 148 |
| Сопротивление изоляции при 20 °С, не менее, МОм·км | 6500 |
| Строительная длина, не менее, м | 50 |
| Наружный диаметр, мм | 3,3 |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Расчетная масса (вес), кг/км | 11,5 |
| Диапазон рабочих температур, °C | −50...+70 |
| Длина, м | 500 |
| Срок службы, не менее, лет | 25 |
