Назначение и область применения
Путевые особые знаки на линейных путевых зданиях используют на объектах железнодорожной инфраструктуры: постах, путевых зданиях, служебных помещениях и других линейных сооружениях, расположенных вдоль железнодорожного пути. Знак помогает локомотивным бригадам, работникам пути и эксплуатационному персоналу ориентироваться на участке и быстро определить привязку здания к километражу линии.
Согласно ГОСТ 8442-65, на линейных путевых зданиях должны быть установлены два типа обозначений: знак, указывающий километр, на котором находится здание, и знак наличия телефона в данном здании. Конкретное содержание таблички, цифры километра, наличие телефонного обозначения и размер выбираются по проектной документации и требованиям эксплуатирующей организации.
Конструкция и исполнение

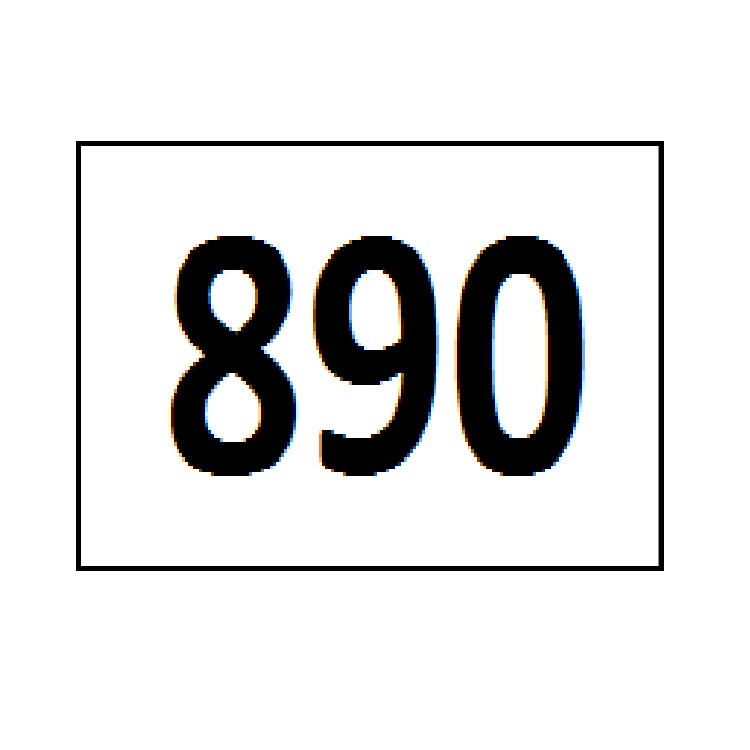

Изделие выполняется в виде прямоугольной таблички. Для данного типа знака у поставщиков указываются три типоразмера: 270х300 мм, 270х360 мм и 270х450 мм. Выбор размера зависит от количества цифр, схемы нанесения, места установки и требований к читаемости на конкретном объекте.
Основа знака изготавливается из оцинкованного металла или оцинкованной стали. В карточках производителей также встречается исполнение из холоднокатаной стали, оцинкованной горячим способом. Для повышения заметности изображение и цифры могут выполняться на световозвращающей плёнке, рассчитанной на наружную эксплуатацию.
Монтаж и эксплуатация
Знак с указанием километра устанавливается на линейном путевом здании со стороны главного пути в левом верхнем углу. По ГОСТ 8442-65 он размещается на расстоянии 0,3 или 0,5 м над окнами и 0,3 или 0,5 м от края здания. Знак наличия телефона устанавливается под километровым знаком.
При монтаже важно обеспечить читаемость таблички со стороны главного пути, правильное расположение относительно окон и края здания, а также надежное крепление к фасаду. Знак не должен закрываться элементами здания, проводами, растительностью, снегом или временными конструкциями.
Подбор и заказ
Перед заказом необходимо уточнить требуемый размер — 270х300 мм, 270х360 мм или 270х450 мм, содержание надписей и цифр, наличие телефонного обозначения, материал основы, тип световозвращающей плёнки и комплектацию крепежом. Для объектов железнодорожной инфраструктуры исполнение знака рекомендуется сверять с ГОСТ 8442-65, проектной документацией и локальными требованиями владельца пути.
| Размеры, мм | 270×300 / 270×360 / 270×450 |
| Материал | Оцинкованная сталь |
| Способ установки | На фасаде линейного путевого здания |
| Сторона установки | Со стороны главного пути |
| Нормативное расположение | 0,3 или 0,5 м над окнами и 0,3 или 0,5 м от края здания |
| Нормативная база | ГОСТ 8442-65 |
