Знак «Путевой уклоноуказательный знак.» вкл. 3 таблички 457х120 + 457х120 + 400х120

 Знак «Путевой уклоноуказательный знак» в комплекте из 3 табличек 457х120 + 457х120 + 400х120 мм — железнодорожный путевой знак для обозначения продольного профиля пути. Изделие информирует локомотивные бригады и эксплуатационный персонал о характере следующего участка: площадке, подъёме или спуске, а также о протяжённости участка с указанным профилем.

Назначение и область применения

Путевой уклоноуказательный знак применяют на железнодорожных путях общего и необщего пользования, станционных и перегонных участках, подъездных путях и объектах путевого хозяйства. Знак помогает визуально обозначить изменение продольного профиля пути и используется для ориентирования машинистов, работников пути и обслуживающего персонала.

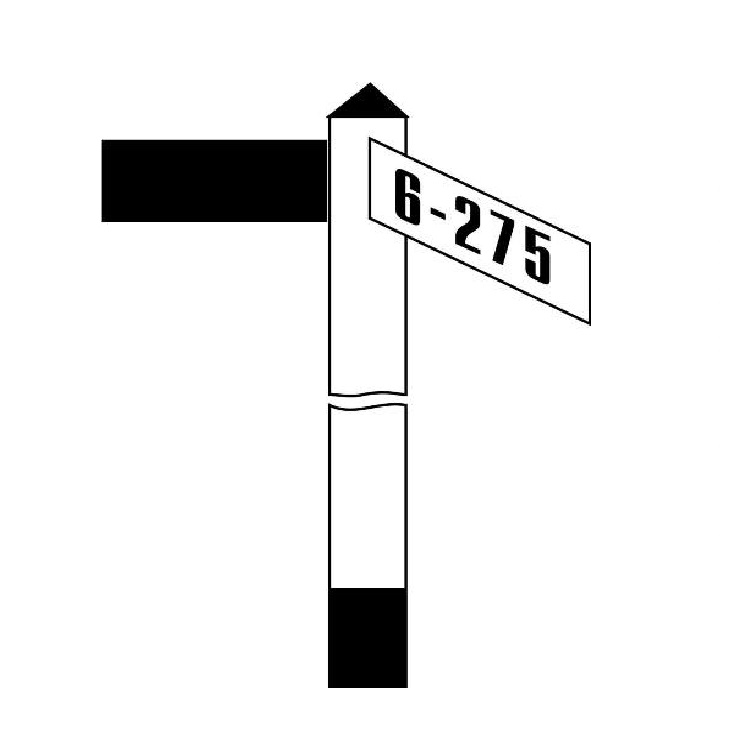

На табличке указываются числовые значения: первая цифра обозначает величину подъёма или спуска железнодорожного пути, а цифры после тире — протяжённость участка с данным профилем. Если табличка расположена перпендикулярно оси столба, она указывает площадку; если имеет уклон от столба вверх — подъём, если уклон вниз — спуск.

Конструкция и исполнение

Комплект включает три таблички: две размером 457х120 мм и одну размером 400х120 мм. Такое исполнение позволяет обозначить параметры профиля пути в соответствии с принятой схемой уклоноуказательного знака.

Основа табличек может изготавливаться из оцинкованной стали или оцинкованного металла. В карточках поставщиков также встречается исполнение из холоднокатаной стали, оцинкованной горячим способом. Для повышения заметности надписи и цифры выполняются на световозвращающей плёнке или другом стойком покрытии, рассчитанном на наружную эксплуатацию.

Монтаж и эксплуатация

Согласно ГОСТ 8442-65, таблички уклоноуказательного знака должны устанавливаться перпендикулярно оси железнодорожного пути. Конструкция столба, способ крепления и высота установки определяются проектной документацией, чертежами МПС, альбомами типовых конструкций и требованиями владельца инфраструктуры.

При установке важно обеспечить читаемость чисел, правильную ориентацию табличек относительно столба и соответствие фактическому профилю пути. Знак должен быть хорошо виден со стороны движения и не должен закрываться растительностью, оборудованием, опорами или другими элементами инфраструктуры.

Подбор и заказ

Перед заказом необходимо уточнить значения, которые будут нанесены на таблички, тип материала, наличие световозвращающей плёнки, крепления, стойки и метизов. Для объектов железнодорожной инфраструктуры исполнение знака рекомендуется сверять с ГОСТ 8442-65, проектной документацией и локальными требованиями эксплуатирующей организации.
