Знак «Путевое заграждение» 360х360

 Знак «Путевое заграждение» 360х360 мм — железнодорожный сигнальный знак для обозначения путевого заграждения на тупиковом участке пути. Изделие применяют на железнодорожных путях общего и необщего пользования, чтобы визуально обозначить место, где дальнейшее движение подвижного состава ограничено тупиковым упором или другим путевым заграждением.

Назначение и область применения

Знак «Путевое заграждение» предназначен для установки на путевом рельсовом или деревянном тупиковом упоре, а также на брусе путевого заграждения. Его используют на станционных путях, подъездных путях, промышленных железнодорожных объектах, в тупиках, местах отстоя вагонов и на участках, где необходимо чётко обозначить границу дальнейшего движения.

Основная задача знака — повысить заметность путевого заграждения для локомотивных бригад, составителей поездов, работников пути и эксплуатационного персонала. Наличие хорошо различимого сигнала помогает своевременно распознать конец пути и снизить риск ошибочного движения за пределы разрешённого участка.

Конструкция и исполнение

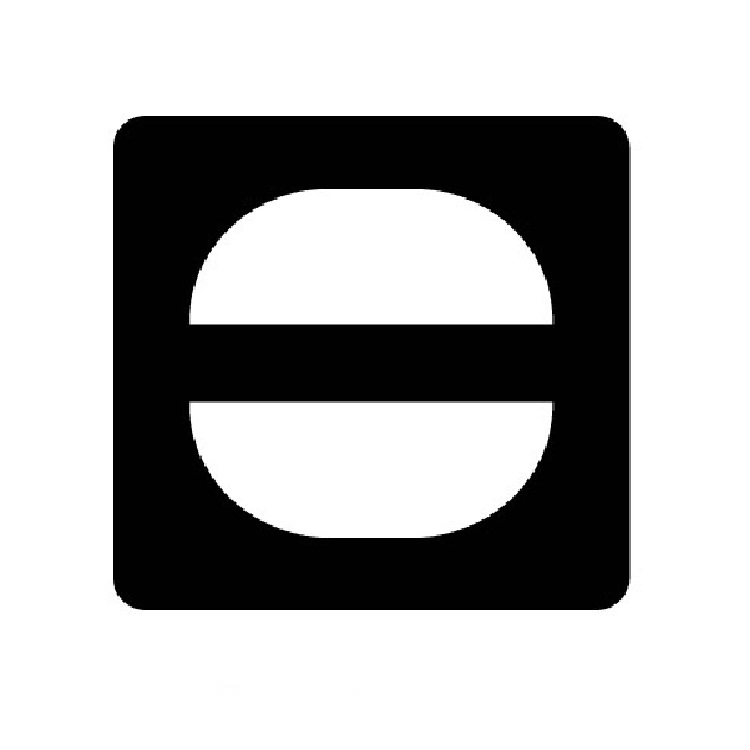

Изделие выполняется в виде квадратного щита размером 360х360 мм. В карточках поставщиков для этого типа встречается обозначение GD-46. Знак может поставляться как отдельный щит без стойки и креплений либо в исполнении с креплением или стойкой — комплектацию необходимо уточнять при заказе.

Основа знака изготавливается из металла или оцинкованного металла. В одном из распространённых исполнений применяется оцинкованный металл толщиной 0,8 мм с полимерным покрытием. Изображение наносится методом UV-печати, а лицевая поверхность дополнительно защищается лаковым покрытием для повышения стойкости к наружным условиям эксплуатации.

Монтаж и эксплуатация

Знак устанавливают непосредственно на путевом заграждении, тупиковом рельсовом упоре, деревянном упоре или на специальном брусе. Конкретный способ крепления зависит от конструкции упора, условий участка и требований владельца железнодорожной инфраструктуры.

При эксплуатации важно обеспечить хорошую видимость знака со стороны приближающегося подвижного состава. Щит не должен закрываться вагонами, оборудованием, снегом, растительностью или другими элементами инфраструктуры. Состояние покрытия, читаемость изображения и надёжность крепления рекомендуется проверять при осмотрах пути и тупиковых устройств.

Подбор и заказ

Перед заказом необходимо уточнить требуемое исполнение: только щит 360х360 мм или комплект со стойкой, креплением и метизами. Также рекомендуется согласовать материал основы, толщину металла, тип покрытия, способ нанесения изображения и требования к сопроводительным документам. Для объектов железнодорожной инфраструктуры исполнение знака следует сверять с ГОСТ 8442-65, проектной документацией и локальными требованиями эксплуатирующей организации.
