Знак «Постоянный сигнальный знак - Поднять токоприемник на электропоезде» 450х450 мм

 Знак «Постоянный сигнальный знак — Поднять токоприемник на электропоезде» 450х450 мм — железнодорожный сигнальный знак для электрифицированных участков пути. Изделие указывает локомотивной бригаде на возможность поднять токоприемник электропоезда после прохождения воздушного промежутка или участка, где движение выполнялось с опущенным токоприемником.

Назначение и область применения

Постоянный сигнальный знак «Поднять токоприемник на электропоезде» применяют на железнодорожных путях общего и необщего пользования, на станционных и перегонных участках, а также на объектах промышленного железнодорожного транспорта с электрифицированной инфраструктурой. Основная задача знака — визуально обозначить для машиниста место, после которого допускается поднятие токоприемника электропоезда.

Знак используют в зоне контактной сети, воздушных промежутков и участков раздела питания, где важно обеспечить правильную последовательность действий локомотивной бригады. Конкретное место установки определяется проектной документацией, схемой контактной сети и требованиями владельца железнодорожной инфраструктуры.

Конструкция и исполнение

Изделие представляет собой сигнальный щит размером 450х450 мм. В открытых карточках поставщиков для этого исполнения используется обозначение GD-16. Для улучшения видимости лицевая часть выполняется со световозвращающей плёнкой, что помогает воспринимать знак в условиях недостаточной освещенности, сумерек и неблагоприятной погоды.

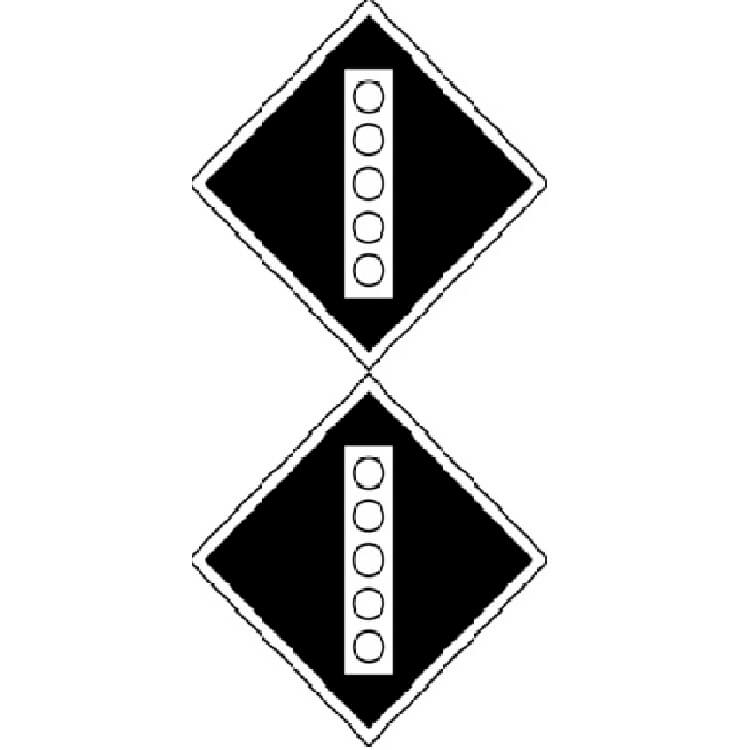

Основа знака изготавливается из оцинкованного металла или оцинкованной стали. Такое исполнение повышает устойчивость щита к влаге, осадкам и наружным условиям эксплуатации. В зависимости от поставщика знак может поставляться как отдельный щит 450х450 мм или как комплект из двух знаков для вертикального размещения — комплектность необходимо уточнять при заказе.

Монтаж и эксплуатация

Знак устанавливают перпендикулярно оси пути, чтобы обеспечить читаемость со стороны приближающегося электропоезда. Крепление может выполняться на опорах контактной сети, тросах подвески контактной сети или на отдельных столбах — в зависимости от проектного решения и условий конкретного участка.

При эксплуатации важно учитывать направление движения, видимость знака, расстояние до воздушного промежутка, состояние контактной сети и требования локальных инструкций. Крепления, стойка или элементы монтажа подбираются отдельно, если они не входят в комплект поставки.

Подбор и заказ

Перед заказом знака необходимо уточнить требуемое исполнение: один щит 450х450 мм или комплект из двух щитов, тип световозвращающей плёнки, материал основы, наличие креплений и требования к сопроводительным документам. Для объектов железнодорожной инфраструктуры рекомендуется сверять исполнение знака с проектной документацией, ГОСТ 8442-65 и требованиями эксплуатирующей организации.
