Знак «Постоянный сигнальный знак - Отключить ток.» 450х450 мм

 Знак «Постоянный сигнальный знак — Отключить ток» 450х450 мм — железнодорожный сигнальный знак для электрифицированных участков пути. Изделие предупреждает локомотивную бригаду о необходимости своевременно отключить ток перед прохождением нейтральной вставки или участка контактной сети, где требуется движение без тягового питания.

Назначение и область применения

Постоянный сигнальный знак «Отключить ток» применяют на электрифицированных железнодорожных линиях, станционных и перегонных участках, объектах контактной сети и промышленной железнодорожной инфраструктуры. Основная задача знака — заранее предупредить машиниста о приближении к нейтральной вставке и необходимости выполнить отключение тягового тока.

Знак используют на участках, где неправильное прохождение нейтральной вставки может привести к остановке подвижного состава, нарушению режима работы электрооборудования или возникновению нештатной ситуации. Конкретное место установки определяется проектной документацией, схемой контактной сети и требованиями владельца железнодорожной инфраструктуры.

Конструкция и исполнение

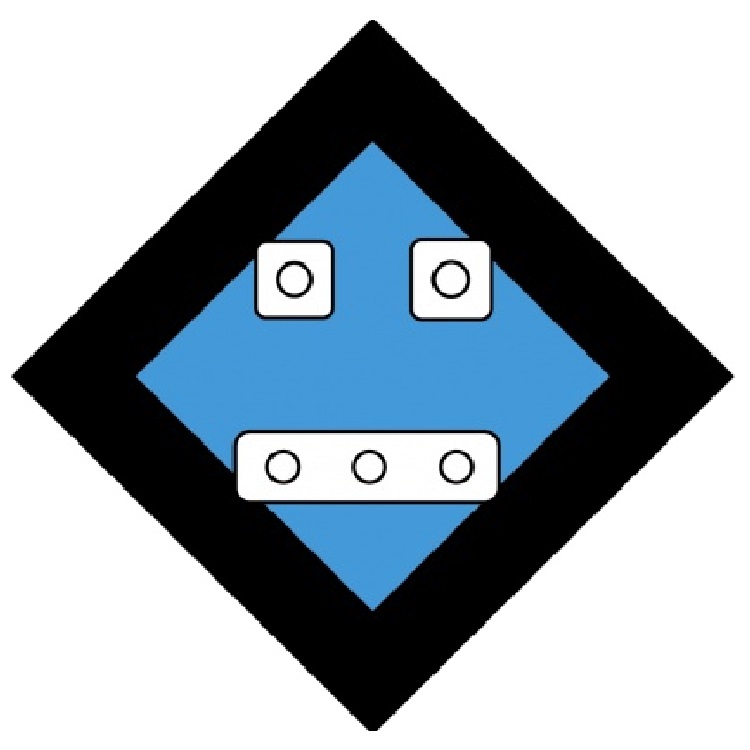

Изделие представляет собой сигнальный щит размером 450х450 мм. В карточках поставщиков для этого исполнения используется обозначение GD-17. Щит выполняется в форме равностороннего ромба и имеет цветографическое оформление, рассчитанное на визуальное восприятие со стороны приближающегося поезда.

Основа знака изготавливается из оцинкованной стали или оцинкованного металла. Такое исполнение повышает устойчивость щита к влаге, осадкам и наружным условиям эксплуатации. Для улучшения заметности могут применяться световозвращающая плёнка и дополнительные светоотражающие элементы.

Монтаж и эксплуатация

Знак устанавливают перпендикулярно оси пути. Согласно альбому типовых конструкций РЖД, знак «Отключить ток» размещается на расстоянии не менее 50 м перед нейтральной вставкой и крепится на опорах или тросах контактной сети, а также на отдельных столбах.

При эксплуатации важно учитывать направление движения, видимость знака, расстояние до нейтральной вставки, состояние контактной сети и требования локальных инструкций. Крепления, стойка или элементы монтажа подбираются отдельно, если они не входят в комплект поставки.

Подбор и заказ

Перед заказом знака необходимо уточнить требуемое исполнение: только щит 450х450 мм или комплект с креплением, стойкой либо элементами установки. Также стоит согласовать материал основы, тип световозвращающей плёнки, наличие светоотражателей и требования к сопроводительным документам. Для объектов железнодорожной инфраструктуры рекомендуется сверять исполнение знака с ГОСТ 8442-65, проектной документацией и требованиями эксплуатирующей организации.
