Знак «Постоянный сигнальный знак - Нефть.» 500х500 мм

 Знак «Постоянный сигнальный знак — Нефть» 500х500 мм — железнодорожный сигнальный знак для обозначения участка пересечения железнодорожного пути с нефтепроводом или иным продуктопроводом. Изделие предупреждает локомотивную бригаду о приближении к потенциально опасному месту и необходимости следовать с повышенной бдительностью.

Назначение и область применения

Постоянный сигнальный знак «Нефть» применяют на железнодорожных путях общего и необщего пользования, станционных и перегонных участках, а также на объектах промышленной железнодорожной инфраструктуры. Основная задача знака — визуально обозначить место пересечения пути с нефтепроводом, нефтепродуктопроводом или другим трубопроводом, требующим повышенного внимания при движении поездов.

Знак используется в системе железнодорожной сигнализации совместно с другими постоянными сигнальными знаками. Его устанавливают по направлению движения перед местом пересечения, чтобы машинист мог заранее принять во внимание характер участка и соблюдать повышенную бдительность.

Конструкция и исполнение

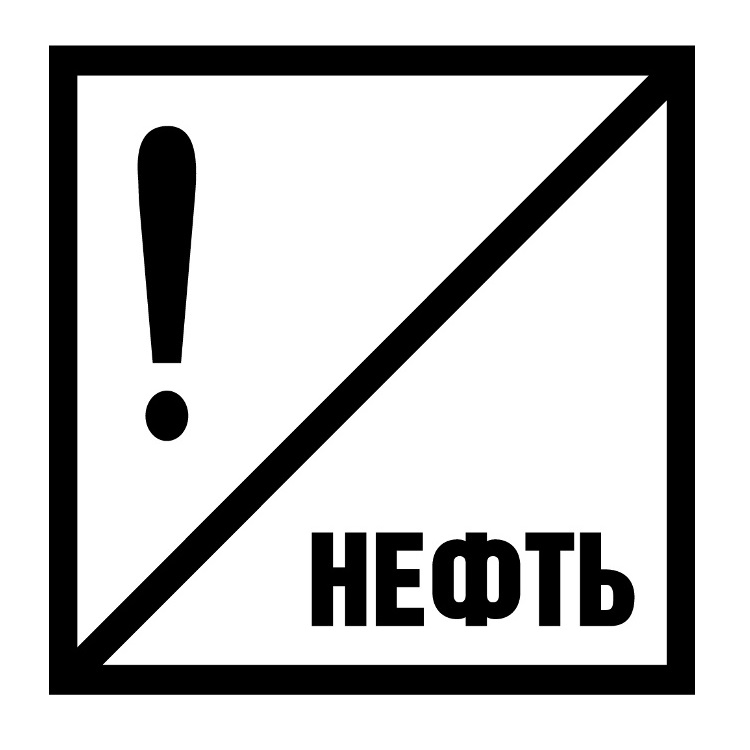

Изделие представляет собой квадратный щит размером 500х500 мм. Цветографическое исполнение соответствует сигнальному знаку «Нефть»: белый фон, чёрная окантовка, диагональная полоса, в верхней части — предупреждающий восклицательный знак, в нижней — надпись «НЕФТЬ».

Основа знака изготавливается из оцинкованного металла или оцинкованной стали. В карточках производителей также встречается исполнение из холоднокатаной стали, оцинкованной горячим способом. Для улучшения видимости изображение выполняется на световозвращающей плёнке, рассчитанной на эксплуатацию на открытом воздухе.

Монтаж и эксплуатация

Знак «Нефть» устанавливают в местах пересечения железнодорожных путей с нефтегазопродуктопроводами. В отраслевых материалах указывается размещение непосредственно на опорах контактной сети или на отдельных столбах; на практике способ установки выбирают по проекту и условиям конкретного участка.

При монтаже важно обеспечить хорошую видимость знака со стороны движения, правильную ориентацию щита и надёжное крепление. Знак не должен закрываться растительностью, снегом, оборудованием, опорами, кабельными конструкциями или другими элементами инфраструктуры.

Подбор и заказ

Перед заказом необходимо уточнить комплектацию: только щит 500х500 мм или комплект со стойкой, креплениями и метизами. Также рекомендуется согласовать материал основы, толщину металла, тип световозвращающей плёнки и требования к сопроводительным документам. Для объектов железнодорожной инфраструктуры исполнение знака следует сверять с ГОСТ 8442-65, проектной документацией и локальными требованиями эксплуатирующей организации.
