Знак «Постоянный сигнальный знак - Газ.» 500х500 мм

 Знак «Постоянный сигнальный знак — Газ» 500×500 мм предназначен для установки на железнодорожных участках в местах приближения к пересечению пути с газопроводом. Изделие предупреждает машиниста о необходимости следовать к месту пересечения с повышенным вниманием и соблюдать бдительность при прохождении опасного участка.

Знак относится к постоянным сигнальным железнодорожным знакам. Он применяется на путях общего и необщего пользования, подъездных путях предприятий, промышленных железнодорожных ветках и других участках, где железнодорожное полотно пересекается с газопроводами, нефтепроводами или продуктопроводами.

Конструкция и особенности

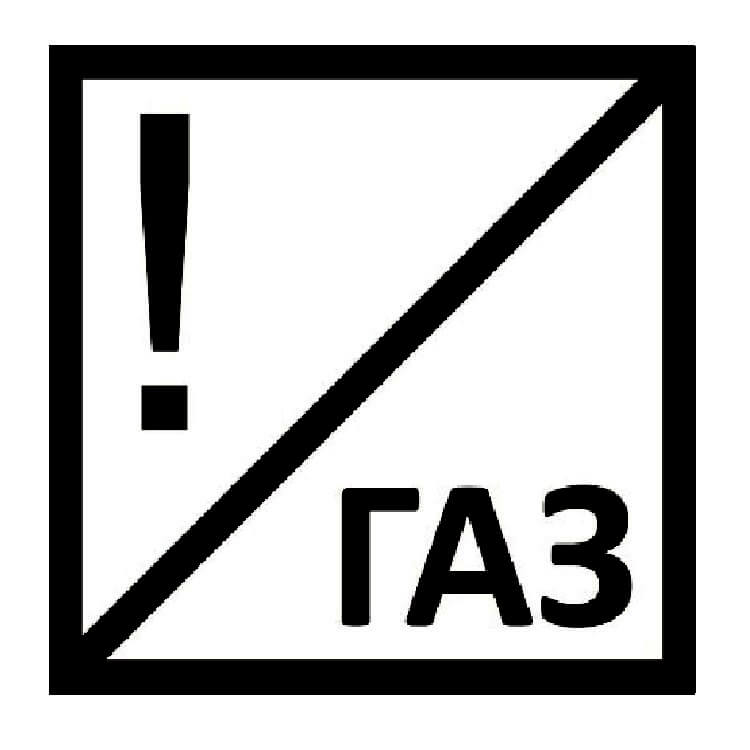

Знак выполнен в виде квадратного щита размером 500×500 мм. Лицевая поверхность имеет контрастное сигнальное оформление: белое поле, чёрную окантовку, диагональную полосу, восклицательный знак и надпись «Газ». Такое оформление помогает машинисту заранее распознать знак и повысить внимание перед приближением к зоне пересечения.

По техническим требованиям постоянные сигнальные знаки «Газ» и «Нефть» относятся к чертежу 15. Знак крепится на опорах контактной сети или на отдельных столбах, в зависимости от проекта и условий размещения на конкретном участке.

Материал и исполнение

Основа знака изготавливается из металла. Для наружной эксплуатации обычно применяется оцинкованная сталь, устойчивая к воздействию влаги, осадков, перепадов температуры и загрязнений.

Лицевая поверхность может выполняться с применением сигнальной окраски или световозвращающей плёнки. Световозвращающее исполнение повышает заметность знака в тёмное время суток, при осадках и в условиях ограниченной видимости. Конкретная толщина металла и марка плёнки зависят от исполнения поставки.

Монтаж и применение

Знак устанавливается по направлению движения на расстоянии 500 м от места пересечения железнодорожного пути с газопроводом, если иное не определено проектной документацией и требованиями владельца инфраструктуры.

Монтаж выполняется на опору контактной сети, отдельный столб или другую предусмотренную проектом конструкцию. Знак используют как стационарный элемент железнодорожной сигнализации для обозначения участка, требующего повышенного внимания локомотивной бригады.
