Знак «Постоянный предупредительный сигнальный знак - Включить ток на электровозе.» 450х450 мм

 Знак «Постоянный предупредительный сигнальный знак — Включить ток на электровозе» 450х450 мм — железнодорожный сигнальный знак для электрифицированных участков пути. Изделие информирует локомотивную бригаду о завершении участка нейтральной вставки и возможности включения тягового тока на электровозе для дальнейшего движения.

Назначение и область применения

Постоянный предупредительный сигнальный знак «Включить ток на электровозе» применяют на электрифицированных железнодорожных линиях, станционных и перегонных участках, объектах контактной сети и промышленной железнодорожной инфраструктуры. Основная задача знака — визуально обозначить место за нейтральной вставкой, после которого машинист электровоза может включить ток.

Знак используют совместно с другими предупредительными сигнальными знаками контактной сети, в том числе со знаком «Отключить ток», который устанавливается перед нейтральной вставкой. Конкретное место установки определяется проектной документацией, схемой контактной сети, инструкциями по сигнализации и требованиями владельца железнодорожной инфраструктуры.

Конструкция и исполнение

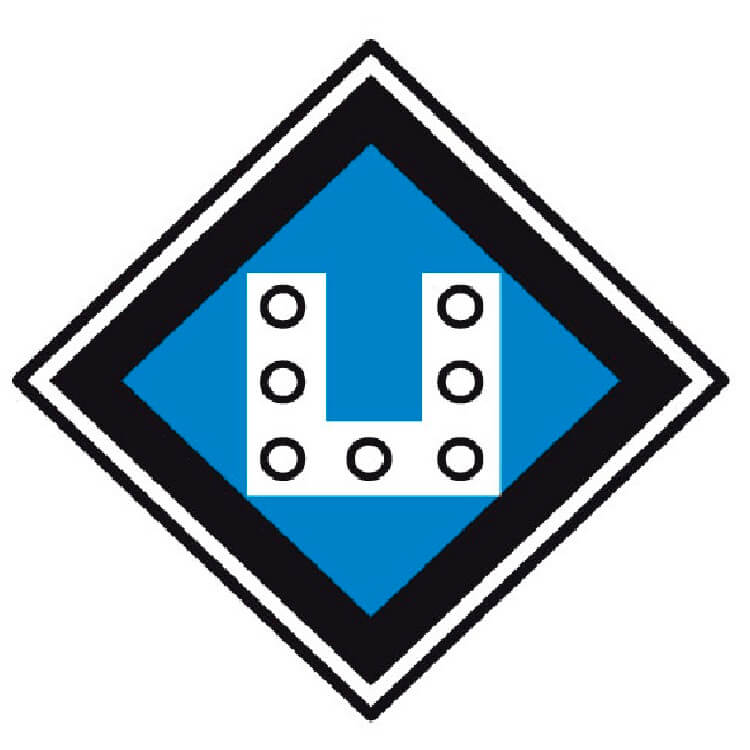

Изделие представляет собой сигнальный щит размером 450х450 мм в форме равностороннего ромба. В карточках поставщиков для этого исполнения используется обозначение GD-18. Цветографическое исполнение предусматривает синий фон, белую сигнальную фигуру и контрастную окантовку, что обеспечивает читаемость знака со стороны приближающегося подвижного состава.

Основа знака изготавливается из оцинкованной стали или оцинкованного металла. Такое исполнение повышает устойчивость щита к влаге, осадкам и наружным условиям эксплуатации. Для улучшения видимости в сумерках, при искусственном освещении и неблагоприятной погоде лицевая поверхность выполняется со световозвращающей плёнкой или световозвращающими элементами.

Монтаж и эксплуатация

Знак устанавливают перпендикулярно оси пути, чтобы обеспечить его своевременное восприятие локомотивной бригадой. Согласно альбому типовых конструкций РЖД, знак «Включить ток на электровозе» размещается на расстоянии не менее 50 м за нейтральной вставкой и крепится на опорах или тросах контактной сети, а также на отдельных столбах.

При эксплуатации важно учитывать направление движения, видимость знака, расстояние до нейтральной вставки, состояние контактной сети и требования локальных инструкций. Крепления, стойка, мачта или дополнительные элементы монтажа подбираются отдельно, если они не входят в комплект поставки.

Подбор и заказ

Перед заказом знака необходимо уточнить требуемое исполнение: только щит 450х450 мм или комплект с креплением, стойкой либо элементами установки. Также стоит согласовать материал основы, тип световозвращающей плёнки, наличие светоотражателей, толщину металла и требования к сопроводительным документам. Для объектов железнодорожной инфраструктуры рекомендуется сверять исполнение знака с ГОСТ 8442-65, проектной документацией и требованиями эксплуатирующей организации.
