Знак «Постоянный предупредительный сигнальный знак - Включить ток на электропоезде.» 450х450 мм

 Знак «Постоянный предупредительный сигнальный знак — Включить ток на электропоезде» 450×450 мм предназначен для установки на электрифицированных железнодорожных участках в конце нейтральной вставки. Изделие информирует машиниста электропоезда об окончании участка без питания и указывает на возможность включить ток после прохождения нейтральной зоны.

Знак относится к постоянным предупредительным сигнальным знакам железных дорог. Он применяется на путях общего и необщего пользования, подъездных путях предприятий и других электрифицированных участках, где необходимо визуально обозначить порядок прохождения зоны секционирования контактной сети.

Конструкция и особенности

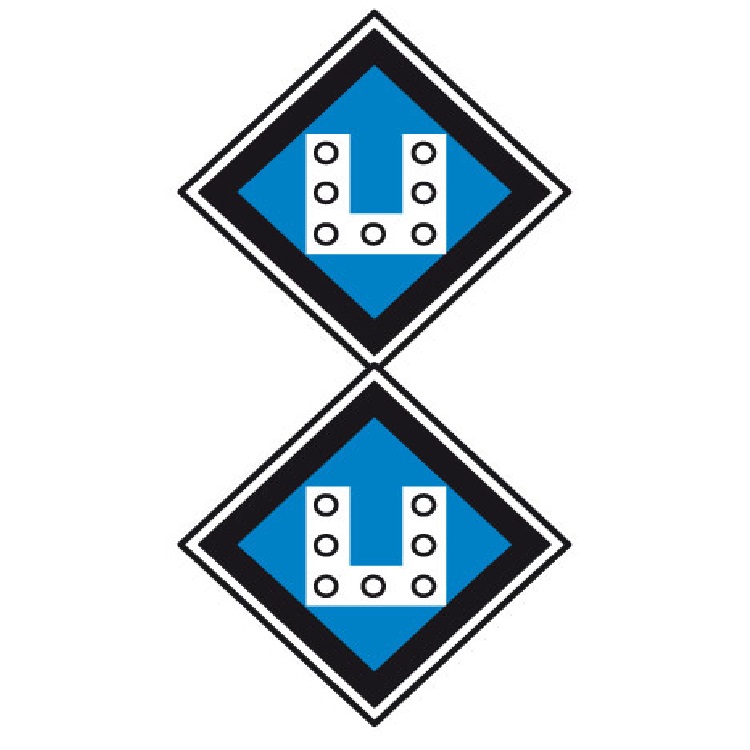

Знак выполнен в виде квадратного щита размером 450×450 мм, установленного ромбом. Лицевая поверхность имеет контрастное сигнальное оформление для распознавания со стороны приближающегося электропоезда.

Согласно ГОСТ 8442-65, знак «Включить ток на электропоезде» относится к чертежу 33. Табличка должна быть установлена перпендикулярно оси пути на опорах или тросах подвески контактной сети. Такое размещение обеспечивает читаемость знака для локомотивной бригады при движении поезда.

Материал и исполнение

Основа знака изготавливается из металла. В зависимости от исполнения поставки может применяться холоднокатаная сталь, оцинкованная горячим способом, либо другая металлическая основа, подготовленная для наружной эксплуатации.

Изображение может выполняться с применением световозвращающей плёнки. Это повышает видимость знака в тёмное время суток, при осадках и в условиях ограниченной видимости. Для эксплуатации вдоль железнодорожных путей покрытие должно сохранять читаемость при воздействии влаги, перепадов температуры, загрязнений и солнечного света.

Монтаж и применение

Знак устанавливается на опоры контактной сети, тросы подвески контактной сети или другие предусмотренные проектом конструкции. Конкретное место размещения определяется проектной документацией и схемой сигнализации электрифицированного участка.

Изделие применяют после нейтральной вставки, где машинисту необходимо получить визуальное указание о возможности включения тока на электропоезде. Знак используется в составе железнодорожной сигнализации и помогает соблюдать установленный порядок прохождения участков контактной сети.
