Знак применяют в местах укороченной контактной сети, на станционных путях, подъездных путях предприятий, промышленных железнодорожных ветках и других участках, где необходимо визуально обозначить конец контактного провода или подвески.
Конструкция и особенности

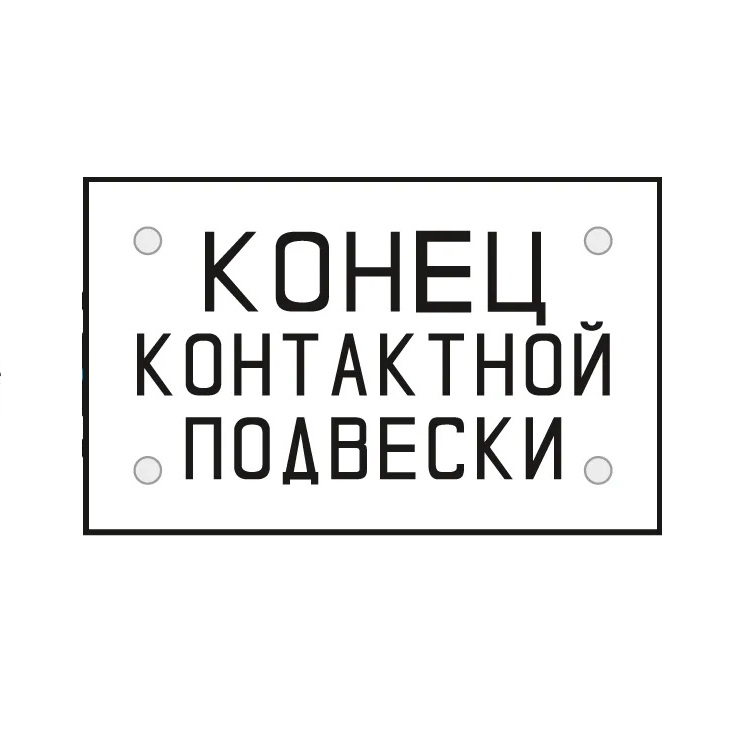

Знак выполнен в виде прямоугольной таблички размером 400×650 мм. На лицевой стороне размещается надпись «Конец контактной подвески». По ГОСТ 8442-65 буквы, указанные на табличке, могут быть выполнены нанесением на поверхность или вырезаны в основании знака.
Формат 400×650 мм обеспечивает заметность таблички для локомотивной бригады и работников пути. Знак относится к постоянным сигнальным железнодорожным знакам и используется как стационарный элемент визуального обозначения контактной сети.
Материал и исполнение
Основа знака изготавливается из металла. Для наружной эксплуатации обычно применяется оцинкованная сталь, устойчивая к воздействию влаги, осадков, загрязнений и перепадов температуры.
Лицевая поверхность может выполняться с применением сигнальной окраски или световозвращающей плёнки. Такое исполнение повышает читаемость знака в тёмное время суток, при осадках и в условиях ограниченной видимости. Конкретная толщина металла и тип плёнки зависят от исполнения поставки.
Монтаж и применение
Знак устанавливается на опоры контактной сети, тросы подвески контактной сети или другие предусмотренные проектом конструкции. Табличка должна располагаться перпендикулярно оси пути, чтобы надпись была видна со стороны приближающегося подвижного состава.
Место установки определяется проектной документацией и схемой размещения сигнальных знаков на конкретном участке. Изделие применяют для обозначения границы контактной подвески на электрифицированных путях общего и необщего пользования.
| Размер, мм | 400×650 |
| Ширина, мм | 400 |
| Высота, мм | 650 |
| Материал | Металл |
| Нормативная база | ГОСТ 8442-65 |
| Масса, кг | 2,5 |
