Опора используется на объектах железнодорожной инфраструктуры, где требуется зафиксировать трубопровод Ду32 в проектном положении, обеспечить устойчивость участка воздухопроводной сети и снизить риск смещения труб при эксплуатации.
Конструкция и особенности

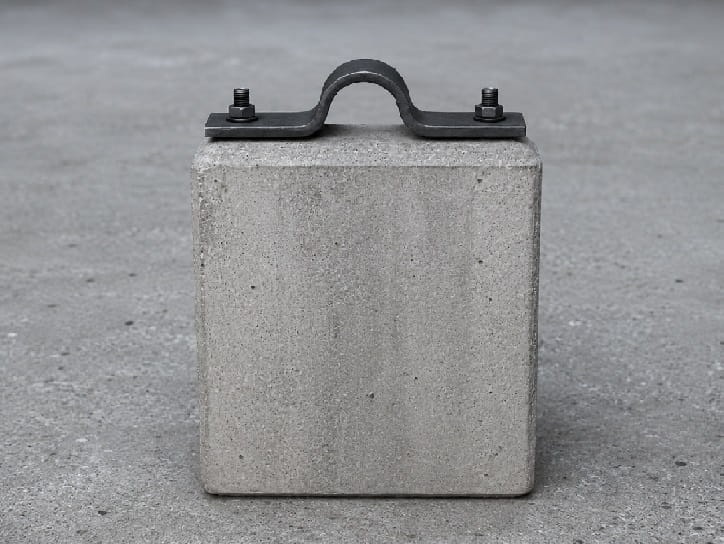

ТО-167-47-00 относится к фиксирующим опорам для трубопроводов воздухопроводной сети. Исполнение Ду32 указывает на применение изделия с трубопроводом условного прохода 32 мм.
Опора служит для удержания трубопровода в заданном положении и применяется как элемент монтажной схемы воздухоснабжения стрелочного перевода. Такое решение помогает организовать аккуратную прокладку труб, обеспечить правильное подключение оборудования и сохранить проектное расположение элементов пневмоочистки.
Применение
Опора фиксирующая Ду32 применяется в системах автоматической пневматической очистки стрелочных переводов от снега. Изделие может использоваться при прокладке воздухопроводной сети, установке ЭПК у стрелки, реконструкции пневмообдува и ремонте действующих трубопроводных линий.
Опора подходит для объектов СЦБ, станционных участков, стрелочных переводов, подъездных путей предприятий и промышленных железнодорожных веток, где используются воздухопроводные сети пневматической очистки.
Монтаж и эксплуатационные свойства
Монтаж опоры выполняется в соответствии с проектной документацией и схемой прокладки воздухопроводной сети. Перед установкой необходимо проверить соответствие изделия обозначению ТО-167-47-00, условный проход трубопровода Ду32 и совместимость с местом установки.
При эксплуатации следует контролировать устойчивость опоры, состояние крепёжного узла и отсутствие смещения трубопровода. Крепёж, закладные детали и дополнительные монтажные элементы учитываются отдельно, если они не входят в комплект поставки.
| Технические характеристики | |
| Диаметр трубопровода по исполнению, мм | 32 |
| Чертёж | ТО-167-47-00 |
| Область применения | Воздухопроводные сети железнодорожной инфраструктуры |
| Тип применения | Монтаж, ремонт и фиксация элементов трубопровода |
| Категория изделия | Фиксирующая опора для ж.д. воздухопроводных сетей и коммуникаций |
