Назначение и область применения
Установка ковера с водоотделителем применяется при прокладке воздухопроводной сети на железнодорожной инфраструктуре. Изделие используют в наиболее низких точках трассы, где возможно накопление влаги, а также в местах, где расположить полноценный колодец невозможно или нецелесообразно.
Ковер с водоотделителем востребован в составе систем пневматической очистки стрелочных переводов, где сжатый воздух подается по трубопроводам к стрелкам и напольному оборудованию. Удаление влаги из системы помогает снизить риск засорения, обмерзания, ухудшения проходного сечения и нарушения работы воздухопроводной сети в зимний период.
Конструкция и исполнение

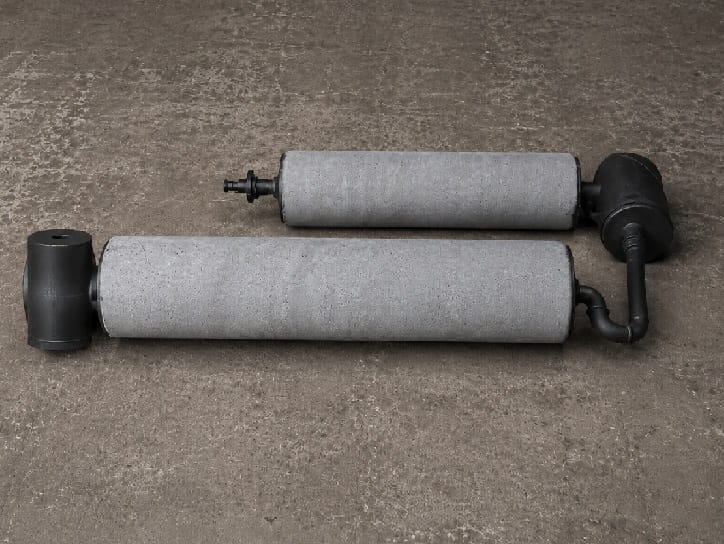

Изделие представляет собой систему из двух основных частей: ковера и водоотделителя. Они соединяются между собой трубой с фланцем и футляром, а участок соединения защищается прослойкой из минеральной ваты и защитной трубой. Расстояние между ковером и водоотделителем определяется проектом.
Ковер имеет цилиндрическую форму и устанавливается на подушке с погружением в грунт. На поверхности остается крышка, обеспечивающая доступ к обслуживаемым элементам. Внутри ковера располагаются рукав, муфтовый кран и труба с фланцем.
Водоотделитель представляет собой цилиндрический узел для сбора влаги, к которому примыкает труба для ее вывода. Для исполнения ТО-167-42-00 условный проход составляет Ду80. Все части устройства, находящиеся в грунте, должны иметь противокоррозионную битумную изоляцию.
Принцип работы
В процессе эксплуатации влага из сжатого воздуха скапливается в водоотделителе. Для удаления конденсата в ковере открывают кран, после чего влага под действием сжатого воздуха выбрасывается наружу. Продувку прекращают после того, как из трубки начинает выходить воздух вместо жидкости.
Такой способ обслуживания позволяет удалять влагу без вскрытия протяженного участка воздухопровода. Это особенно важно на участках стрелочных переводов и воздухопроводных сетей, где доступ к оборудованию должен быть быстрым и безопасным для обслуживающего персонала.
Монтаж и обслуживание
Монтаж установки выполняется по чертежу ТО-167-42-00 МЧ с учетом профиля воздухопроводной сети, глубины прокладки, места возможного скопления конденсата и условий обслуживания. Устройство врезается непосредственно в трубопроводную линию.
При эксплуатации необходимо контролировать состояние ковера, водоотделителя, крана, трубных соединений, защитной трубы и изоляции элементов, расположенных в грунте. Перед зимним сезоном рекомендуется проверять возможность продувки и отсутствие засоров в линии отвода влаги.
Подбор и заказ
Перед заказом необходимо уточнить обозначение ТО-167-42-00, условный проход Ду80, схему воздухопроводной сети и требования проекта. Для трубопроводов другого диаметра применяются другие исполнения установки ковера с водоотделителем, поэтому диаметр Ду80 важно сверить с рабочей документацией до поставки.
| Технические характеристики | |
| Чертёж | ТО-167-42-00 МЧ |
| Условный проход, мм | 80 |
| Место установки | Низкие точки воздухопроводной сети, где возможно скопление влаги |
| Способ установки | Врезка непосредственно в воздухопроводную сеть |
| Основные составные части | Ковер; водоотделитель |
