Назначение и область применения
Опора фиксирующая ТО-167-19-00 Ду50 используется при прокладке воздухопроводных сетей на железной дороге. Основная задача изделия — удерживать трубопровод в проектном положении, предотвращать его смещение, провисание и деформацию при эксплуатации.
Изделие применяется в системах автоматической пневматической очистки стрелочных переводов, где сжатый воздух подается от компрессорной станции к стрелочным переводам по магистральному трубопроводу. Фиксирующая опора обеспечивает устойчивое положение трубопровода и помогает сохранить правильную геометрию воздухопроводной линии.
Конструкция и исполнение

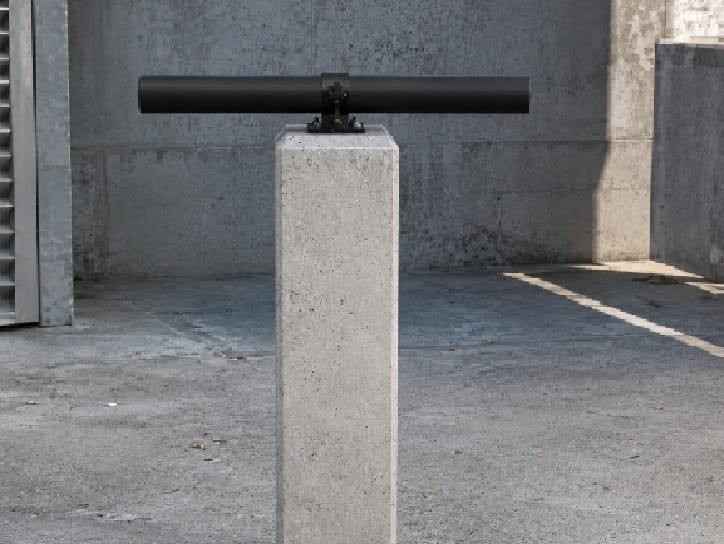

Опора выполнена в железобетонном исполнении и относится к фиксирующим опорам для железнодорожных воздухопроводных сетей и коммуникаций. Конструкция рассчитана на установку трубопровода Ду50 и его закрепление на участке трассы.
Для опоры ТО-167-19-00 указываются габаритные размеры 310х310х1300 мм. Такое исполнение позволяет использовать изделие как устойчивое основание для фиксации трубопровода на железнодорожных объектах.
Эксплуатационные особенности
Фиксирующая опора воспринимает нагрузку от трубопровода и помогает ограничить его горизонтальные и вертикальные перемещения. Это особенно важно на участках воздухопроводной сети, где необходимо сохранить стабильное положение трубы, соединительных элементов и арматуры.
При эксплуатации важно контролировать состояние железобетонной части, узла крепления трубы, отсутствие сколов, трещин, смещения опоры и повреждения крепежных элементов. Нарушение положения опоры может привести к дополнительным нагрузкам на трубопровод и соединения.
Монтаж и обслуживание
Монтаж опоры выполняется по проекту воздухопроводной сети с учетом трассы трубопровода, диаметра трубы, расположения стрелочного перевода и сопрягаемых элементов системы пневмоочистки. Перед установкой необходимо проверить соответствие чертежа ТО-167-19-00, условного диаметра Ду50 и фактической схемы прокладки.
При обслуживании рекомендуется проверять надежность фиксации трубопровода, состояние крепежа и устойчивость опоры. Если изделие используется в составе действующей системы пневмоочистки стрелок, осмотр целесообразно выполнять перед зимним сезоном вместе с проверкой трубопроводов, клапанов и арматуры подачи сжатого воздуха.
Подбор и заказ
Перед заказом необходимо уточнить чертеж ТО-167-19-00 МЧ, условный диаметр трубопровода Ду50, требуемое количество опор и условия установки на объекте. Если на трассе применяются трубы другого диаметра, следует подбирать соответствующее исполнение фиксирующей опоры по проектной документации.
| Технические характеристики | |
| Чертеж | ТО-167-19-00 |
| Условный диаметр трубопровода, мм | 50 |
| Назначение | Фиксация трубопровода воздухопроводной сети |
| Область применения | Железнодорожные воздухопроводные сети, системы пневматической очистки стрелочных переводов |
| Тип сети | Воздухопроводная сеть |
