ТО-167-10-00-01 Стойка для установки трубопровода Ду80, Н=1700мм

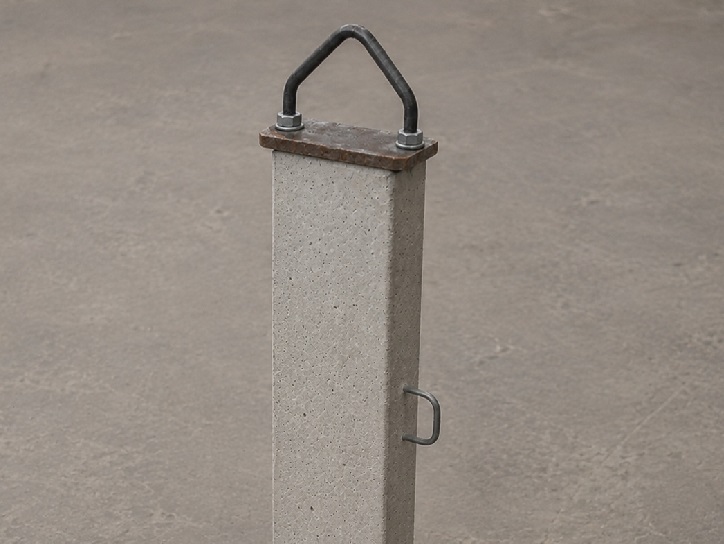

 ТО-167-10-00-01 Стойка для установки трубопровода Ду80, Н=1700мм — железобетонная стойка для надземного монтажа трубопроводов воздухопроводной сети. Изделие применяется на железнодорожной инфраструктуре в составе систем пневматической очистки стрелочных переводов, вагонозамедлителей и других воздухопроводных линий.

Назначение и область применения

Стойка ТО-167-10-00-01 предназначена для установки и поддержания трубопровода условным диаметром Ду80 на проектной высоте. Изделие используют при прокладке магистральных и распределительных воздухопроводов, по которым сжатый воздух подается к стрелочным переводам, колонкам шланговой очистки, электропневматическим клапанам и другим элементам системы пневмоочистки.

Применение стойки позволяет организовать надземную трассу трубопровода, обеспечить устойчивое положение трубы и снизить риск провисания, смещения или повреждения воздухопроводной линии при эксплуатации.

Конструкция и исполнение

Изделие относится к стойкам для установки трубопровода по проекту ТО-167-10-00. Исполнение ТО-167-10-00-01 рассчитано на трубопровод Ду80 и высоту установки Н=1700 мм. Масса изделия составляет 60,5 кг.

Стойка применяется совместно с элементами крепления трубопровода, включая хомуты и другие монтажные детали, предусмотренные рабочей документацией. В типовых проектных решениях для стойки ТО-167-10-00 также указан хомут ТО-167-10-01, поэтому при комплектации объекта необходимо отдельно проверять, входят ли крепёжные элементы в поставку.

Эксплуатационные особенности

Стойка удерживает трубопровод в заданном положении и воспринимает нагрузку от трубы, крепёжных элементов и внешних воздействий. Такое решение особенно важно для воздухопроводных сетей пневматической очистки стрелок, которые эксплуатируются на открытом воздухе и должны сохранять работоспособность в зимний период.

При эксплуатации необходимо контролировать устойчивость стойки, состояние железобетонной части, положение трубопровода и надежность крепления. Повреждения, смещение или ослабление крепежа могут привести к нарушению геометрии воздухопроводной линии и дополнительным нагрузкам на соединительные элементы.

Монтаж и обслуживание

Монтаж стойки выполняется по проектной схеме прокладки воздухопроводной сети. При установке учитывают условный диаметр трубопровода Ду80, высоту Н=1700 мм, расположение стрелочного перевода, компенсаторов, опор и других элементов системы пневмоочистки.

Перед зимним сезоном рекомендуется проверять состояние стоек вместе с осмотром трубопроводов, скоб, хомутов, соединений и арматуры подачи сжатого воздуха. Это помогает заранее выявить смещения, повреждения и ослабление крепежа до начала интенсивной эксплуатации системы очистки стрелок.

Подбор и заказ

Перед заказом необходимо уточнить обозначение ТО-167-10-00-01, условный диаметр трубопровода Ду80, высоту Н=1700 мм, количество стоек на трассе и требования к креплению трубы. Если на объекте применяется трубопровод другого диаметра или другая высота установки, следует подбирать соответствующее исполнение стойки по проектной документации.
