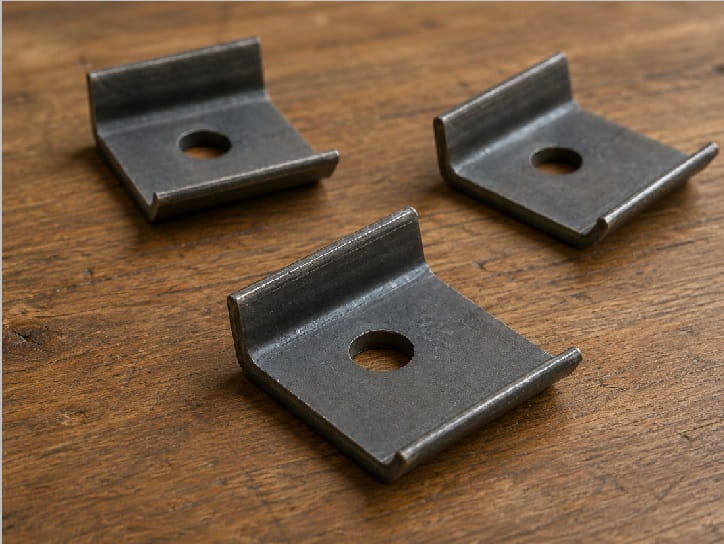

Скоба крепления 4-х проводных дроссельных перемычек к железобетонной шпале 158.352.001А

 Скоба крепления 4-х проводных дроссельных перемычек к железобетонной шпале 158.352.001А — элемент крепления для фиксации проводящих частей дроссельных перемычек и соединителей на железобетонной шпале. Изделие применяется на объектах железнодорожной автоматики, сигнализации, централизации и блокировки, где необходимо надёжно закрепить перемычки в рабочем положении и исключить их свободное перемещение.

Назначение и область применения

Скоба 158.352.001А предназначена для крепления 4-проводных дроссельных перемычек к железобетонной шпале. Изделие используют на участках железнодорожного пути с рельсовыми цепями, дроссель-трансформаторами и тяговыми соединениями, где важно обеспечить правильное положение проводов относительно шпалы, рельсов и балластного слоя.

Крепление дроссельных перемычек помогает снизить риск провисания, смещения, механического повреждения и нарушения положения проводящих частей при эксплуатации пути. Скоба применяется при новом монтаже, ремонте и восстановлении узлов крепления перемычек на железобетонных шпалах.

Конструкция и особенности

Изделие относится к скобам крепления перемычек к железобетонной шпале. В зависимости от типа соединителя такие скобы выпускаются в нескольких исполнениях и размерах. Исполнение 158.352.001А применяется для 4-проводных перемычек.

Конструкция комплекта позволяет закреплять провода перемычек на шпале с использованием скобы, полимерных дюбелей, саморезов и граверных шайб. Такой способ крепления позволяет фиксировать перемычки непосредственно на железобетонной шпале без применения дополнительных деревянных брусков, если это предусмотрено проектом и технологией монтажа.

Монтаж и крепление

Для установки крепления в железобетонной шпале выполняют сверление отверстий. В инструкции поставщика указано, что для длинной скобы требуется пять отверстий, а для короткой — два отверстия диаметром 12 мм и глубиной 40 мм.

В качестве крепёжных элементов применяются полимерный дюбель диаметром 12 мм и длиной 50 мм, саморез с шестигранной головкой длиной 55 мм и диаметром 6–8 мм, скоба и граверная шайба. Полимерный дюбель устанавливается на глубину 40 мм, а оставшаяся на поверхности часть дополнительно изолирует саморез от перемычек.

Эксплуатационные особенности

Скоба должна обеспечивать устойчивое положение 4-проводной дроссельной перемычки на шпале. При эксплуатации важно контролировать состояние крепежа, отсутствие ослабления саморезов, повреждения скобы, смещения перемычек и нарушения изоляции в месте крепления.

При ремонте и обслуживании рельсовых цепей следует проверять надёжность крепления перемычек к шпалам, состояние проводящих частей и соответствие фактической установки требованиям проектной и эксплуатационной документации.

Подбор и заказ

Перед заказом необходимо уточнить обозначение 158.352.001А, количество проводов в дроссельной перемычке, тип шпалы, схему крепления и комплектность поставки. Для 2-проводных перемычек применяется исполнение 158.352.001, а для 4-проводных — 158.352.001А. Материал, защитное покрытие, массу и точные габариты лучше сверять по паспорту или рабочему чертежу поставщика.
