Рукав Г (IV) 10-50-69 ГОСТ 18798-79

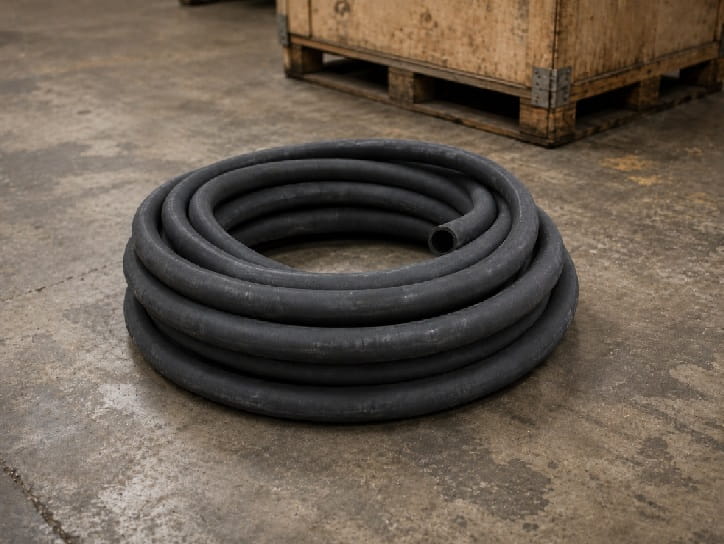

 Рукав Г (IV) 10-50-69 ГОСТ 18698-79 — резиновый напорный рукав с текстильным каркасом, предназначенный для подачи под давлением воздуха, углекислого газа, азота и других инертных газов. Изделие применяется как гибкий трубопровод в пневматических и технологических линиях, где требуется устойчивость к рабочему давлению и сохранение герметичности при эксплуатации.

Назначение и область применения

Рукав класса Г (IV) используют для транспортировки газовых сред под давлением: воздуха, углекислого газа, азота и других инертных газов. Изделие подходит для промышленных, производственных и инженерных систем, где необходимо подключить оборудование к воздухопроводной или газовой линии с помощью гибкого рукава.

На объектах железнодорожной инфраструктуры такой рукав может применяться в составе пневматических систем и вспомогательных линий подачи сжатого воздуха, если его параметры соответствуют проектной документации, рабочему давлению и условиям эксплуатации.

Конструкция и исполнение

Рукав изготавливается по типовой конструкции напорных резиновых рукавов с текстильным каркасом. Он состоит из внутреннего резинового слоя, одного или нескольких слоев текстильного каркаса и наружного резинового слоя. Внутренний слой контактирует с рабочей средой, текстильный каркас воспринимает давление, а наружный слой защищает рукав от внешних воздействий.

Маркировка 10-50-69 указывает основные параметры изделия: рабочее давление 10 кгс/см², внутренний диаметр 50 мм и наружный диаметр 69 мм. В пересчете на систему СИ рабочее давление соответствует 1,0 МПа.

Эксплуатационные особенности

Рукава класса Г (IV) должны сохранять герметичность при пневматическом давлении, равном рабочему давлению. Для таких рукавов также установлен повышенный запас прочности при разрыве гидравлическим давлением — не менее пятикратного.

Температурный диапазон зависит от климатического исполнения. Для умеренного климата применяется исполнение с морозостойкостью до −35 °C, для холодного климата — до −50 °C. Если климатическое исполнение не указано в заказе, его следует уточнить у поставщика до поставки.

Монтаж и обслуживание

При монтаже рукав необходимо подбирать по рабочему давлению, внутреннему диаметру, наружному диаметру, типу рабочей среды и условиям эксплуатации. Не допускается использовать рукав для сред и режимов, не предусмотренных классом Г (IV) и ГОСТ 18698-79.

Во время эксплуатации рекомендуется контролировать отсутствие трещин, вздутий, расслоений, механических повреждений, перегибов и утечек. Радиус изгиба, способ крепления и тип присоединительной арматуры должны соответствовать требованиям проекта и условиям работы пневматической линии.

Подбор и заказ

Перед заказом необходимо уточнить корректное обозначение рукава, рабочее давление 10 кгс/см², внутренний диаметр 50 мм, наружный диаметр 69 мм, климатическое исполнение и требуемую длину в метрах.
