Механизм переводной ручной предназначен для ручного перевода нецентрализованных стрелочных переводов из одного положения в другое. Изделие применяется на железнодорожных путях, где управление стрелкой выполняется вручную и не требуется установка электромеханического стрелочного привода.
Механизм используется на станционных путях, подъездных путях предприятий, промышленных железнодорожных ветках, малодеятельных участках и других объектах, где требуется надёжное автономное управление стрелочным переводом без подключения к электропитанию.
Конструкция и особенности

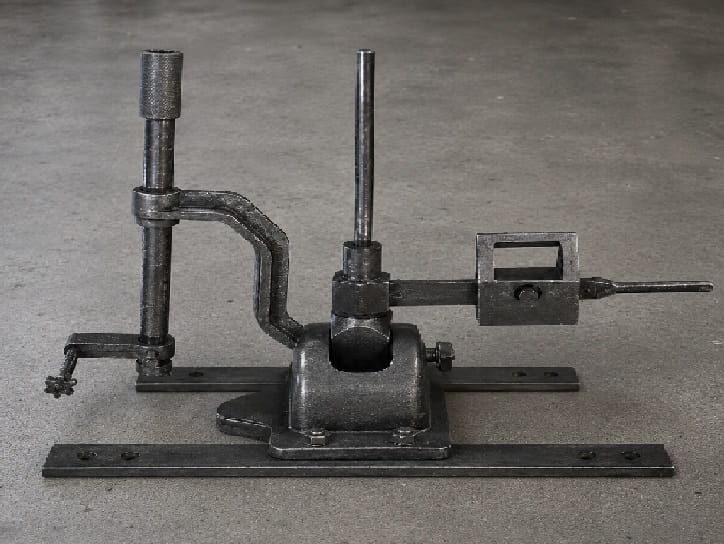

Ручной переводной механизм проекта 1709.000 состоит из станины, переводного рычага, противовеса, переводных тяг и фонарной стойки. Переводной рычаг передаёт усилие на тяги, которые перемещают стрелочные остряки из одного положения в другое.
Противовес снижает усилие, необходимое для перевода стрелки вручную, и помогает обеспечить плотное прижатие остряка к рамному рельсу. Фонарная стойка предназначена для установки сигнального фонаря, который визуально показывает положение стрелки после перевода.
Применение
Механизм переводной ручной применяют для нецентрализованных стрелочных переводов типов Р50 и Р65. Изделие подходит для эксплуатации на участках, где требуется простое и надёжное ручное управление стрелкой: на подъездных путях, в промышленных зонах, на станциях с локальным управлением, в депо, на путях необщего пользования и других объектах железнодорожной инфраструктуры.
Монтаж и эксплуатационные свойства
Монтаж механизма выполняется в составе стрелочного перевода согласно проектной и монтажной документации. Механизм соединяется со стрелочными остряками через комплект переводных тяг, после чего выполняется регулировка хода и проверка плотности прилегания остряков к рамным рельсам.
При эксплуатации необходимо контролировать состояние рычага, противовеса, тяг, крепёжных элементов и фонарной стойки. Обслуживание включает проверку лёгкости перевода стрелки, отсутствие заеданий, надёжность фиксации положения и исправность визуального указания положения стрелки.
| Технические характеристики | |
| Тип управления | Ручное |
| Совместимые типы стрелок | Р50, Р65 |
| Область применения | Железнодорожные стрелочные переводы, пути общего и необщего пользования |
| Назначение | Ручной перевод нецентрализованных стрелочных переводов |
| Основные элементы | Станина, переводной рычаг, противовес, тяги, фонарная стойка |
