Головка типоразмера 1а применяется в составе рукавов Р17Б и другого совместимого оборудования, где проектом предусмотрено использование соединительной арматуры по ГОСТ 2593-82. Также изделие встречается в комплектации колонок шланговой очистки стрелок и шлангов для ручной очистки стрелочных переводов.
Конструкция и особенности

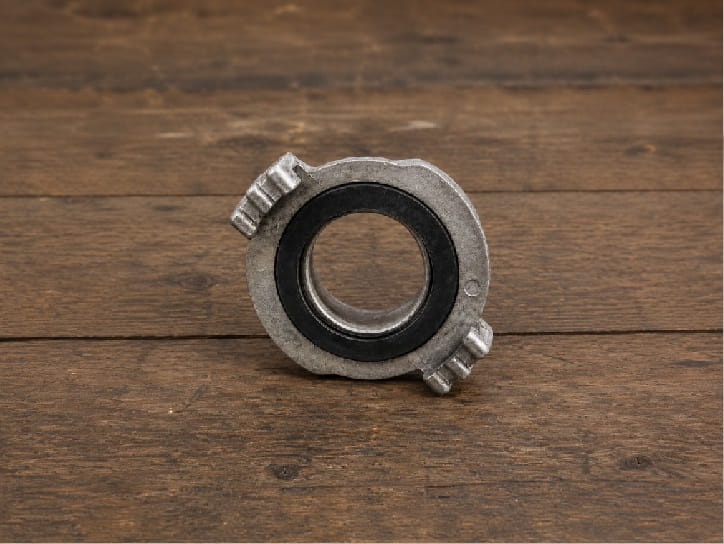

Головка соединительная 1а представляет собой элемент соединительной арматуры, который устанавливается на конец рукава и обеспечивает разъёмное соединение с ответным наконечником или другой совместимой частью пневматической линии.
По ГОСТ 2593-82 соединительная головка типоразмера 1а имеет установленные присоединительные размеры. В составе рукава элемент должен обеспечивать герметичное соединение, устойчивость к рабочему давлению и возможность разъединения при обслуживании оборудования.
Изделие подбирается по типоразмеру 1а и обозначению ГОСТ. При замене важно учитывать совместимость с рукавом, наконечником, хомутиком и другим оборудованием, входящим в пневматическую линию.
Материал и эксплуатационные свойства
По ГОСТ 2593-82 соединительные головки изготавливаются из ковкого чугуна марок КЧ 30-6-Ф, КЧ 33-8-Ф или КЧ 35-10-Ф. Такой материал применяется для деталей железнодорожной соединительной арматуры, работающей в условиях механических нагрузок и эксплуатации на подвижном составе или железнодорожном оборудовании.
Головка рассчитана на работу в составе рукава, который должен сохранять герметичность при давлении воздуха 1,0 МПа. Для рукавов Р17Б соединение деталей с резиновым рукавом должно выдерживать гидравлическое давление 2,0 МПа. При эксплуатации важно контролировать состояние посадочных поверхностей, отсутствие трещин, заусенцев и повреждений, которые могут нарушить герметичность соединения.
Применение
Головка соединительная 1а применяется при комплектации, ремонте и обслуживании соединительных рукавов железнодорожного назначения. Изделие может использоваться в составе рукава Р17Б, колонок шланговой очистки стрелок, шлангов для ручной очистки стрелочных переводов и других пневматических узлов, где предусмотрен данный тип соединительной головки.
Позиция подходит для предприятий железнодорожной инфраструктуры, служб СЦБ и путевого хозяйства, ремонтных подразделений, складов ЗИП и организаций, обслуживающих системы пневматической очистки и железнодорожную пневмоарматуру.
Монтаж и обслуживание
Головка устанавливается на рукав совместно с соответствующим наконечником и хомутиком. Резиновый рукав должен быть насажен на хвостовик до упора и прочно закреплён хомутиками. Перед установкой необходимо проверить совместимость всех элементов комплекта и состояние посадочных поверхностей.
При техническом обслуживании следует проверять герметичность соединения, износ контактных поверхностей, отсутствие механических повреждений и надёжность крепления к рукаву. Повреждённые элементы соединительной арматуры необходимо заменять на изделия того же типоразмера.
| Технические характеристики | |
| Типоразмер | 1а |
| Назначение | Соединение рукавов и элементов пневматической линии |
| Область применения | Железнодорожные рукава, шланги, пневматическое оборудование |
| Совместимые изделия | Рукав Р17Б, шланги ручной очистки стрелок, колонка шланговой очистки стрелок |
| Стандарт | ГОСТ 2593-82 |
