Назначение и область применения
АВМ-2 15А используют в составе аппаратуры СЦБ, устройств железнодорожной автоматики и телемеханики. Номинальный ток данной позиции составляет 15 А, поэтому изделие подбирается для цепей, где проектной или эксплуатационной документацией предусмотрен именно такой номинал защиты.
Основная задача выключателя — автоматическое отключение защищаемой цепи при перегрузке или коротком замыкании. В отличие от плавких предохранителей, АВМ-2 относится к выключателям многократного действия: после устранения причины срабатывания изделие может быть возвращено в работу без замены плавкой вставки.
Конструкция и исполнение

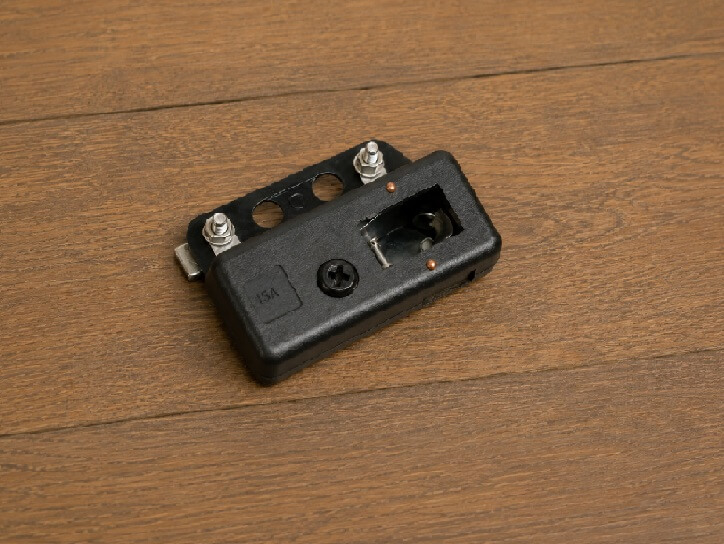

Выключатель тока АВМ-2 изготавливается по чертежу 425-00-00-03 и техническим условиям ТУ 32 ЦШ 571-80. Изделие относится к низковольтным автоматическим выключателям, применяемым в аппаратуре железнодорожной автоматики.
Серия АВМ-2 выпускается взамен выключателей АВМ-1. Это важно при ремонте и модернизации существующих устройств автоблокировки, где требуется подобрать совместимое изделие по номинальному току, чертежу и требованиям эксплуатационной документации.
Электрические характеристики
Номинальный ток выключателя составляет 15 А при переменном напряжении 220 В. Выключатель должен отключать ток короткого замыкания до 75 А при напряжении 220 В без повреждений, нарушающих его дальнейшую работу.
При подборе необходимо учитывать назначение цепи, номинальный ток, тип защищаемого оборудования и требования проекта. Установка выключателя с неподходящим номиналом может привести к некорректной защите цепи и повреждению оборудования.
Монтаж и эксплуатация
Выключатель устанавливается в составе аппаратуры СЦБ согласно рабочей схеме и требованиям эксплуатационной документации. При монтаже необходимо проверить соответствие чертежного номера 425-00-00-03, номинального тока 15 А, габаритных размеров и посадочного места.
Во время эксплуатации следует контролировать состояние корпуса, контактных элементов, крепления и отсутствие следов перегрева. После срабатывания выключателя необходимо установить причину перегрузки или короткого замыкания, устранить неисправность и только затем возвращать оборудование в работу.
Подбор и заказ
Перед заказом необходимо уточнить чертеж 425-00-00-03, номинальный ток 15 А, требования по ТУ 32 ЦШ 571-80 и совместимость с применяемым оборудованием автоблокировки. Если в проекте предусмотрены выключатели АВМ-2 другого номинала, их следует подбирать отдельно по рабочей документации.
| Технические характеристики | |
| Тип выключателя | АВМ-2 |
| Номинальное напряжение по серии | 220 В переменного тока |
| Назначение | Защита линейных трансформаторов автоблокировки от перегрузки и тока короткого замыкания |
| Отключаемый ток короткого замыкания | До 75 А при напряжении 220 В |
| Габаритные размеры, мм | 105×70×64 |
