Предохранитель выполнен с ножевыми выводами и рассчитан на работу в цепях постоянного тока напряжением до 250 В и переменного тока напряжением до 380 В. Номинальный ток изделия — 10,0 А.
Конструкция и особенности
Предохранитель ПН относится к плавким защитным элементам с ножевыми выводами. Такое исполнение обеспечивает установку в соответствующие контактные узлы аппаратуры железнодорожной автоматики и позволяет выполнять замену предохранителя при техническом обслуживании оборудования.

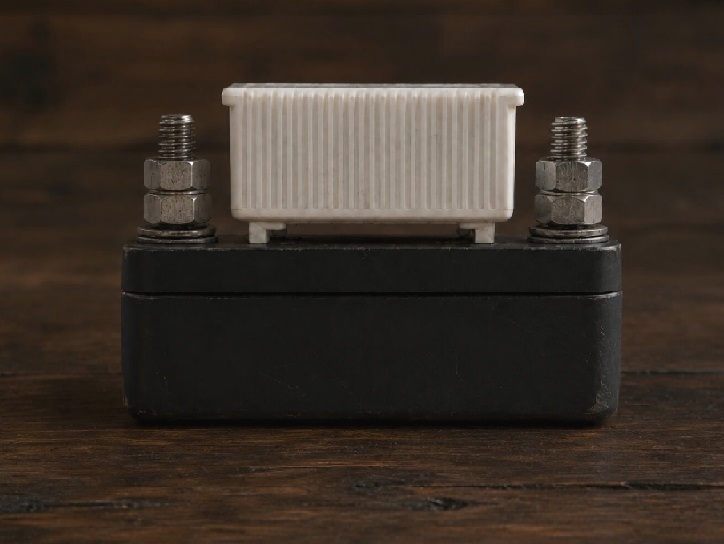

3-е исполнение включает сам предохранитель ПН, переходную розетку и колодку клеммы. Такая комплектация применяется там, где требуется не только плавкая защита цепи, но и установка изделия в клеммный узел с надёжной фиксацией контактов.
Применение
Предохранитель ПН-10,0А используется в устройствах железнодорожной автоматики и телемеханики: в релейных шкафах, постовых устройствах, цепях питания и управления, а также в составе оборудования СЦБ, где проектом предусмотрено применение предохранителей с ножевыми выводами.
При подборе изделия важно учитывать номинальный ток, исполнение, напряжение цепи и совместимость с посадочным местом. Замена предохранителя на изделие другого номинала без проверки схемы может привести к некорректной работе защиты.
Эксплуатационные свойства
Предохранитель рассчитан на работу в электрических цепях постоянного и переменного тока. При превышении допустимого тока плавкая вставка разрывает цепь и защищает подключённое оборудование от повреждения.
Перед установкой необходимо проверить маркировку, целостность корпуса, состояние ножевых выводов и соответствие номинала защищаемой цепи. Монтаж и замена должны выполняться с соблюдением требований электробезопасности и эксплуатационной документации на оборудование СЦБ.
| Технические характеристики | |
| Тип выводов | Ножевые |
| Тип защиты | Плавкий предохранитель |
| Номинальный ток, А | 10,0 |
| Предельный ток, А | 15,0 |
| Ток плавления, А | 20,0–23,0 |
| Диаметр плавкой вставки, мм | 0,35 |
| Напряжение постоянного тока, до, В | 250 |
| Напряжение переменного тока, до, В | 380 |
