Назначение и область применения
Шина на 30 лепестков используется в составе постовой аппаратуры СЦБ, релейных стативов и монтажных панелей. Основная задача изделия — подача одного вида питания на приборы, установленные на стативе, с возможностью удобного подключения монтажных проводов к отдельным лепесткам.
Такое решение применяют при сборке, ремонте и модернизации стативного оборудования, где требуется организовать типовую разводку питания. Шина устанавливается с монтажной стороны на раму панелей релейных или релейно-блочных стативов согласно проектной и монтажной документации.
Конструкция и исполнение

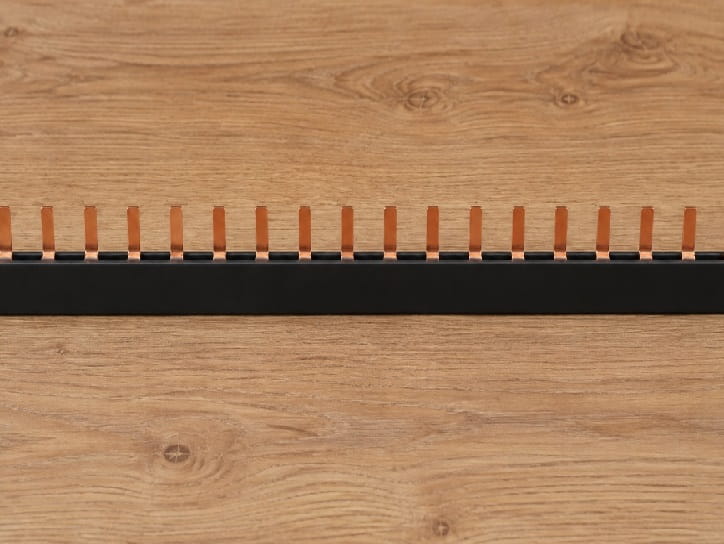

Конструктивно шина представляет собой латунную пластину на 30 лепестков, закреплённую на изолирующей плате. Каждый лепесток предназначен для подключения одного монтажного провода пайкой, что помогает поддерживать аккуратную и понятную схему разводки питания.
В конструкции предусмотрены два винта М5: один используется для подвода питания, второй — для присоединения шины через откидную перемычку к подводящему винту. Такое исполнение позволяет отключать питание от отдельной пластины без нарушения общей обвязки шин по всему стативу.
Эксплуатационные особенности
Шина предназначена для одного вида питания. Это важно учитывать при проектировании и обслуживании аппаратуры: на одну шину не следует заводить разные виды питания, если это не предусмотрено рабочей документацией.
К каждому лепестку допускается припаивать только один провод. Такой порядок подключения снижает риск перегрева, ухудшения контакта и ошибок при обслуживании цепей. При эксплуатации необходимо контролировать состояние пайки, изолирующей платы, винтовых соединений и откидной перемычки.
Монтаж и обслуживание
Шина устанавливается на раму панелей релейного или релейно-блочного статива. Перед монтажом необходимо проверить соответствие чертёжного номера, количество лепестков, состояние изоляционной основы и совместимость с конструкцией статива.
При обслуживании следует проверять отсутствие ослабления винтов М5, механических повреждений лепестков, следов перегрева, загрязнения и нарушения изоляции. При замене рекомендуется использовать изделие того же чертежного исполнения, если иное не указано в проектной или ремонтной документации.
Подбор и заказ
Перед заказом необходимо уточнить чертёжный номер изделия. В карточке Optimant указано обозначение 14117-00-00, при этом в профильных источниках аналогичная шина питания на 30 лепестков встречается под чертежом 15117-00-00. Чтобы исключить ошибку при поставке, рекомендуется сверить обозначение по рабочему чертежу, ведомости комплектации или паспорту оборудования СЦБ.
| Технические характеристики | |
| Тип товара | Монтажная шина / шина питания |
| Область применения | Оборудование СЦБ, релейные и релейно-блочные стативы |
| Назначение | Подача питания на приборы, установленные на стативе |
| Количество лепестков, шт | 30 |
| Материал токоведущей части | Латунная пластина |
