Муфта соединительная СЦБС-RWD-3-7×0,9

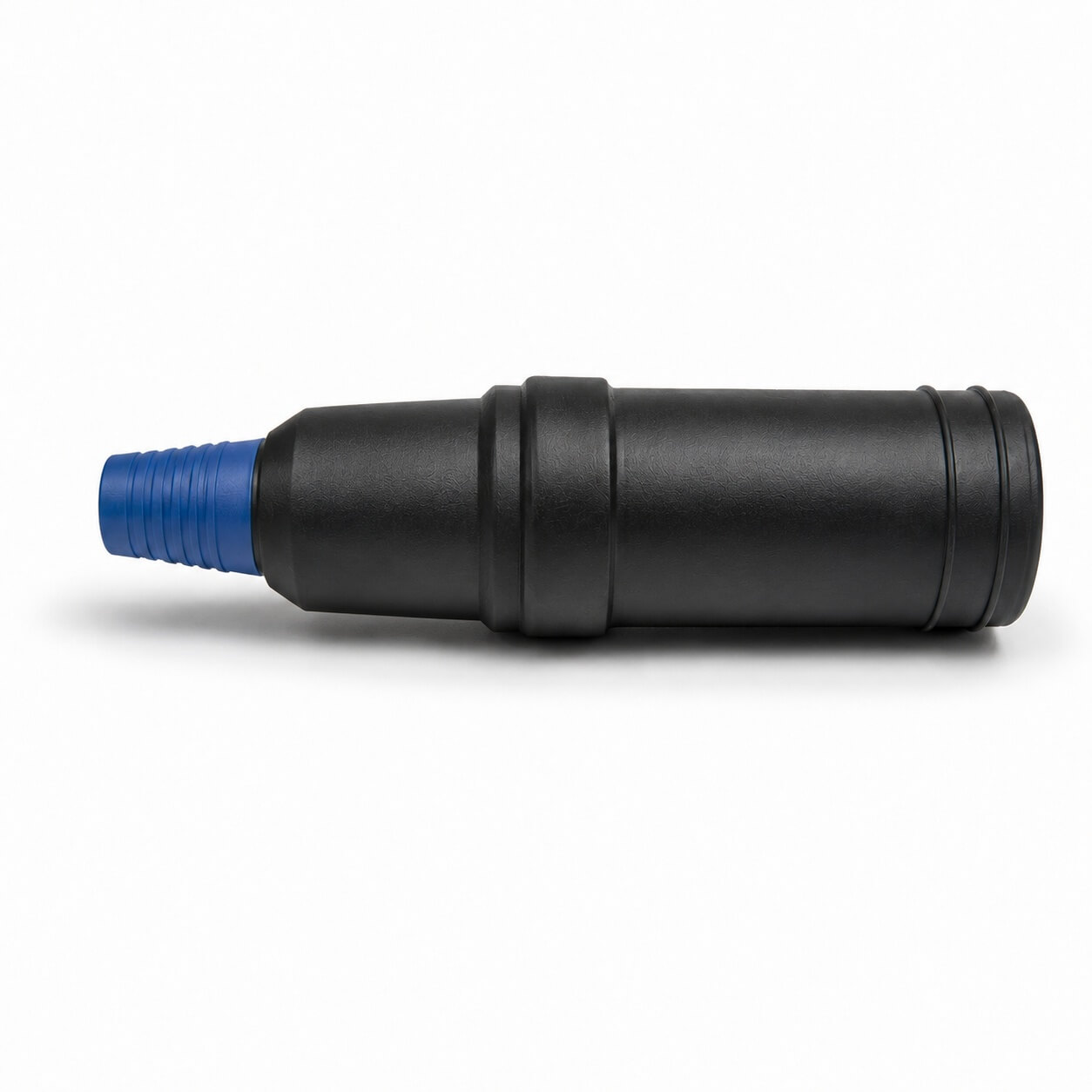

 Муфта соединительная СЦБС-RWD-3-7×0,9 — подземная кабельная муфта для прямого соединения небронированных сигнально-блокировочных кабелей с пластмассовой оболочкой. Изделие применяется на железнодорожной инфраструктуре, в сетях сигнализации, централизации и блокировки, а также на участках, где требуется надежное восстановление электрической и механической целостности кабельной линии без применения открытого огня.

Назначение и область применения

Муфта СЦБС-RWD-3-7×0,9 предназначена для соединения сигнально-блокировочных кабелей с полиэтиленовой изоляцией и пластмассовой оболочкой без брони. Типоразмер рассчитан на кабели малой емкости — до 7 жил / 4 пар, что делает изделие подходящим для компактных участков СЦБ, подключения и восстановления линий на железнодорожных объектах.

Муфта может использоваться при строительстве новых кабельных линий, реконструкции действующих сетей, а также при ремонте участков, где необходимо выполнить герметичный сросток кабеля в подземных условиях. Конструкция серии СЦБС-RWD также допускает вариант монтажа ответвительной муфты, если это предусмотрено проектом и схемой кабельной линии.

Конструкция и принцип монтажа

Муфта состоит из полиэтиленового корпуса, выполненного из двух полумуфт с замковым соединением, и набора материалов для герметизации и восстановления экрана. Соединение жил кабеля выполняется с помощью изолированных обжимных гильзовых соединителей.

После соединения жил сросток герметизируется компрессионным методом. Для защиты соединения используется двухкомпонентный гидрофобный гель, который заполняет сросток и прилегающие участки кабеля. Такой способ помогает защитить место соединения от влаги и повысить надежность работы кабельной линии в грунте.

Безогневая технология

Одно из ключевых преимуществ СЦБС-RWD-3-7×0,9 — безогневая технология монтажа. Для герметизации корпуса не требуется применение открытого пламени: используются мастичные и ПВХ-ленты с высокой адгезией. Это упрощает монтаж в полевых условиях и повышает безопасность работ на объектах железнодорожной инфраструктуры.

Корпус муфты и герметизирующие материалы устойчивы к воздействию агрессивных сред, всепогодным условиям и ультрафиолету. Кроме того, муфта не подвержена разрушению блуждающими токами электротяги переменного тока, что особенно важно при эксплуатации на железнодорожных линиях.

Комплектация и эксплуатационные особенности

В комплект входят полиэтиленовый корпус, изолированные гильзы, экранный провод, соединители экрана, медная экранная сетка, удаляемый компаунд, мастичные и изоляционные ленты, щуп, наждачная бумага и перчатки. Такой набор позволяет выполнить соединение, восстановление экрана и герметизацию сростка в рамках одного монтажного комплекта.

Муфта подходит для кабелей типов СБЗПу, СБЗБбШп, СБВБПу, СБМВБПу, СБВБэпПу и других сигнально-блокировочных кабелей с пластмассовой оболочкой без брони. Перед заказом необходимо уточнить тип кабеля, его емкость, диаметр жил и условия прокладки, чтобы подобрать правильный типоразмер муфты.

Подбор и заказ

Перед поставкой муфты СЦБС-RWD-3-7×0,9 рекомендуется проверить проектные данные: марку кабеля, количество жил или пар, наличие брони, тип оболочки и схему соединения. Для бронированных кабелей применяется исполнение с индексом «А», поэтому для небронированных линий следует использовать базовую муфту СЦБС-RWD-3-7×0,9.
