ОККН — это диэлектрический самонесущий оптический кабель с несущим слоем из арамидных нитей и наружной самозатухающей полиэтиленовой оболочкой. Его применяют для подвески между опорами и зданиями, в том числе на ЛЭП, на подстанциях и электростанциях, там, где нужны высокая механическая прочность и пожаробезопасность.

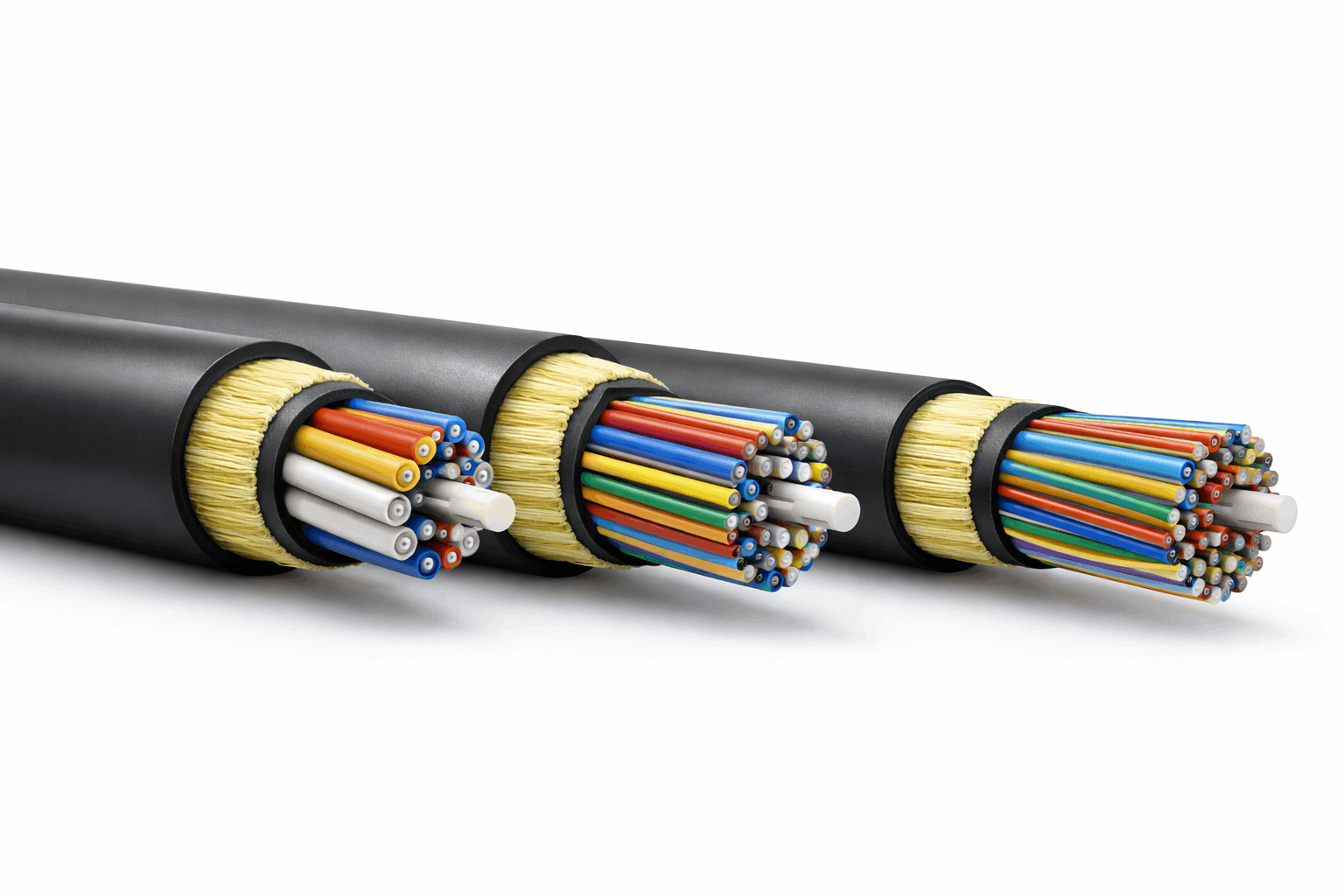

Конструкция типичного ОККН:
- В центре расположен стеклопластиковый силовой стержень;
- вокруг него — оптические модули из ПБТ с одномодовыми или многомодовыми волокнами;
- пространство внутри модулей и между ними заполнено гидрофобным гелем для продольной водоблокировки;
- сердечник обматывается стеклонитями или лентами;
- покрывается внутренней полиэтиленовой оболочкой;
- поверх полиэтиленовой оболочки накладывается повив арамидных нитей, воспринимающих растягивающую нагрузку;
- затем экструзируется чёрная наружная оболочка из ПЭ, стойкая к УФ-излучению и климатическим воздействиям.
В зависимости от модификации:
- Кабель может содержать до 288 оптических волокон;
- допускать растягивающие нагрузки от нескольких до десятков килоньютонов (значение обычно указывается в маркировке, например «8 кН»);
- работать в диапазоне температур примерно от −60 до +70 °С;
- при минимальном радиусе изгиба порядка 20 диаметров и расчётном сроке службы не менее 25 лет.
