ОККН-0,22-16 8кН — это самонесущий волоконно-оптический кабель с 16 одномодовыми волокнами и расчётной монтажной нагрузкой 8 кН.

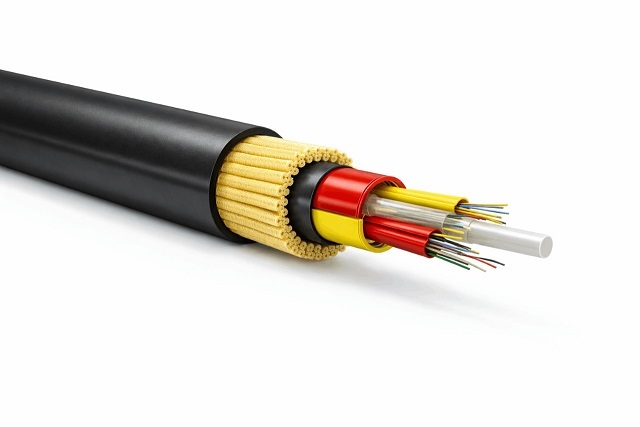

Конструкция кабеля
Кабель относится к полностью диэлектрическим самонесущим конструкциям и не содержит металлических элементов. Типовая конструкция включает:
- центральный силовой элемент из стеклопластикового прутка (FRP);
- оптические волокна, размещённые в свободной укладке внутри полимерных модулей;
- гидрофобный заполнитель или водоблокирующие материалы для защиты от продольного проникновения влаги;
- периферийные силовые элементы (арамидные нити), воспринимающие растягивающую нагрузку;
- наружную оболочку из светостабилизированного полиэтилена.
Конструкция рассчитана на подвес без отдельного несущего троса. Нагрузка воспринимается силовыми элементами и распределяется таким образом, чтобы исключить механическое воздействие на оптические волокна.
Кабель устойчив к ультрафиолетовому излучению, атмосферным осадкам, перепадам температур и ветровым нагрузкам.
Назначение
Кабель ОККН-0,22-16 8кН предназначен для воздушной прокладки:
- между зданиями и сооружениями;
- по опорам линий связи;
- по опорам освещения;
- по опорам воздушных линий электропередачи при соблюдении требований по электробезопасности.
Применяется для построения магистральных и распределительных волоконно-оптических линий связи в городских и пригородных сетях.
| Наименование | Подвесной самонесущий кабель с центральным силовым элементом из стеклопластикового прутка, с повивом арамидных нитей в оболочке из самозатухающего полиэтилена высокого давления |
| Марка | ОККН |
| Тип кабеля | оптический |
| Исполнение кабеля | круглый кабель с центральным силовым элементом в виде стеклопластикового прутка, с промежуточной оболочкой и повивом арамидных нитей во внешней самозатухающей оболочке |
| Количество волокон | 16 |
| Тип волокна | одномодовое |
| Рабочая длина волны | 850…1550 |
| Оболочка | внутрянняя полиэтиленовая оболочка и внешняя защитная оболочка из самозатухающего полиэтилена высокого давления |
| Оптические модули | свободная укладка |
| Центральный элемент | диэлектрический |
| Раздавливающее усилие, кН/см | 0,3 |
| Растягивающее усилие, кН | 8 |
| Диаметр кабеля, мм | 250 |
| Вес кабеля, кг/км | 122 |
| Рабочая температура, °C | от −60 до +70 |
| Температура монтажа, °C | не ниже -30 |
| Срок службы | 25 лет |
| Условия прокладки | для подвеса на опорах линий связи, контактной сети |
| Несущий элемент | арамидные нити |
| Радиус изгиба, мм | 256 |
