110101-00157 Колодец ККСр-1-10(80) ГЕК (B25) в гидроизоляции

 Колодец ККСр-1-10(80) ГЕК (B25) в гидроизоляции – железобетонное смотровое устройство для строительства кабельной канализации связи на газонах, тротуарах и участках проезжей части. Изделие применяется как проходной, угловой или разветвительный колодец при прокладке кабельных трасс связи. Исполнение 10(80) относится к универсальному тяжелому типу и рассчитано на нормативную колесную нагрузку НК-80.

Конструкция и особенности

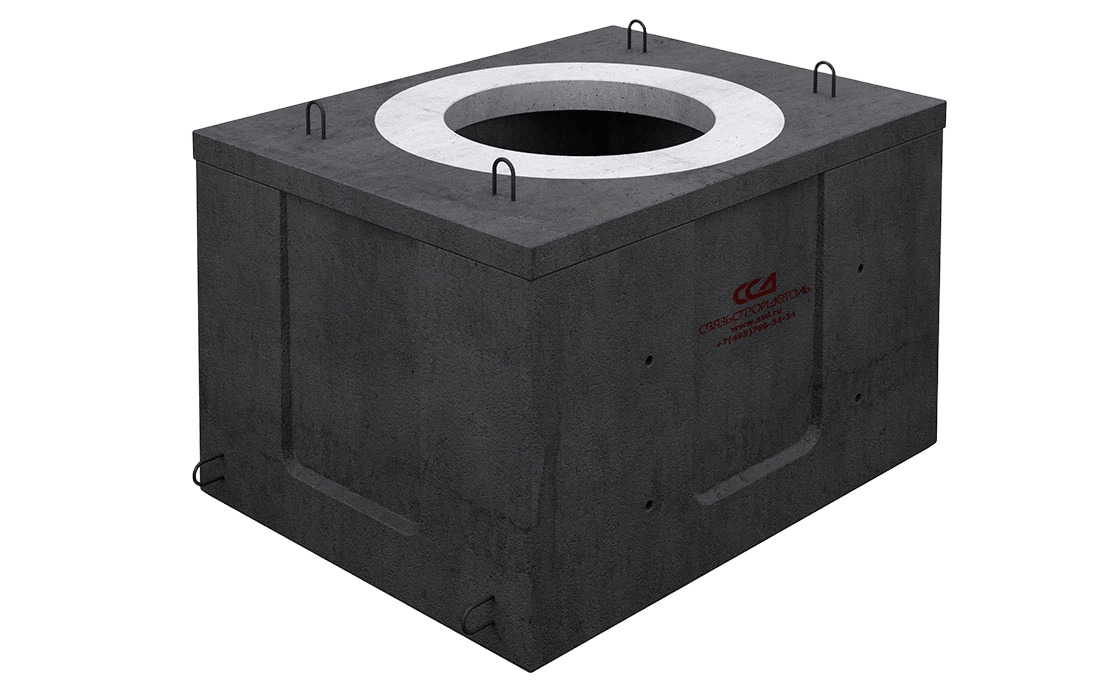

Колодец ККСр-1-10(80) состоит из корпуса и плиты перекрытия с круглым отверстием диаметром 600 мм для формирования горловины с люком. Корпус имеет прямоугольную форму в сечении, что удобно для размещения кабельных вводов, внутренних крепежных элементов и последующего обслуживания линий связи.

В основании корпуса с внутренней стороны предусмотрена прямоугольная ниша, которую при необходимости используют для организации дренажа. На торцевых поверхностях расположены петли для строповки, погрузки, разгрузки и опускания изделия в котлован. Конструкция позволяет выполнять монтаж корпуса с плитой перекрытия в один прием.

Ниши для ввода каналов

На наружных поверхностях боковых и торцевых стен предусмотрены глухие ниши размером 400×660 мм. В пределах этих зон на объекте выполняют отверстия под фактическое направление подходящих труб. Такой формат удобен для проектной адаптации колодца под проходную, угловую или разветвительную схему кабельной канализации.

В качестве вводимых каналов могут применяться хризотилцементные трубы, а также полиэтиленовые трубы различных типов – гладкие или гофрированные. Количество каналов определяется проектом и зависит от схемы трассы, диаметра труб и дальнейшего развития кабельной сети.

Битумно-латексная гидроизоляция

Данная модификация поставляется с гидроизоляционным покрытием на основе битумно-латексной мастики. Материал наносится механизированным методом напыления и предназначен для защиты наружных поверхностей железобетонного изделия от воздействия грунтовых и талых вод.

Гидроизолированное исполнение применяют на участках с повышенной влажностью грунта и риском воздействия агрессивных веществ. Покрытие снижает влияние влаги на бетон и арматурный каркас, а при отгрузке изделия с гидроизоляцией оформляется паспорт качества с соответствующей отметкой.

Комплектация ГЕК

Индекс ГЕК означает, что колодец поставляется с комплектом внутренних металлоконструкций. В состав входят кронштейны ККП-60 и ерши с резьбой, гайками и шайбами. Эти элементы используются для размещения кабельной арматуры внутри камеры и последующей организации обслуживания кабельных линий.

Кабельные консоли подбираются отдельно с учетом проектной схемы, количества размещаемых кабелей и требований к эксплуатации сети. Такой подход позволяет комплектовать колодец под конкретный объект без избыточных элементов.

Технические требования

Колодец изготовлен из тяжелого бетона класса B25 с морозостойкостью F200 и водонепроницаемостью W8. Габаритные размеры изделия составляют 1370×1050×845 мм, масса – 1025 кг, объем – 1,215 м³. Площадь поверхности колодца составляет 6,9 м².

При установке на газоне или тротуаре глубина заложения должна быть не менее 250 мм, на проезжей части – не менее 330 мм. Подъем крышки люка на требуемую отметку выполняется с помощью железобетонных опорных колец или сегментов подходящего типоразмера.

Как заказать?

Для заказа колодца ККСр-1-10(80) ГЕК (B25) в гидроизоляции необходимо указать артикул 110101-00157, требуемое количество изделий и проектную схему кабельной канализации. При подборе важно учитывать место установки, нагрузку на участок, количество вводимых каналов, направление трассы и необходимость дополнительных элементов для формирования горловины.
