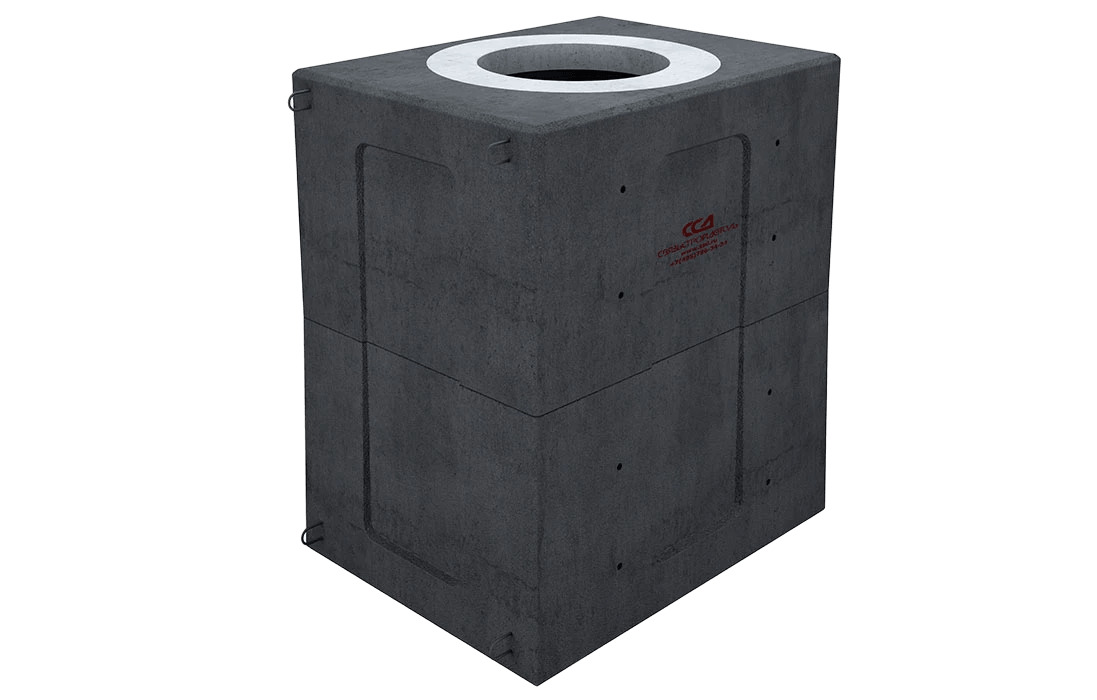

110101-00145 Колодец ККСр-2,5-10(80) ГЕК (B25) в гидроизоляции

 Железобетонный колодец ККСр-2,5-10(80) ГЕК (B25) в гидроизоляции предназначен для строительства кабельной канализации связи и инженерных сетей. Изделие применяется на газонах, тротуарах и участках проезжей части в качестве проходного, углового или разветвительного колодца. Исполнение 10(80) относится к универсальному тяжелому типу с нормативной колесной нагрузкой НК-80.

Конструкция и особенности

Колодец ККСр-2,5 имеет прямоугольную форму в сечении и вертикальные стенки, за счет чего внутреннее пространство камеры используется эффективнее, чем у традиционных исполнений меньшего типоразмера. Такая конструкция удобна для размещения кабельных муфт, организации вводов и дальнейшего обслуживания линий.

Изделие состоит из двух железобетонных элементов — нижней и верхней половин. Перекрытие верхнего элемента дополнительно армировано и имеет круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней части с внутренней стороны расположена прямоугольная ниша, которую при необходимости используют для устройства дренажа.

На наружных поверхностях боковых и торцевых стен предусмотрены глухие ниши. В этих зонах выполняются отверстия под ввод каналов, подходящих к колодцу по проектной схеме. На торцевых поверхностях верхнего и нижнего элементов расположены строповочные петли для погрузки, разгрузки и опускания изделия в котлован.

Гидроизоляция и эксплуатационные свойства

Колодец поставляется в битумно-латексной гидроизоляции, которая защищает железобетон от воздействия грунтовых и талых вод. Покрытие снижает риск выщелачивания бетонного камня, коррозии арматурного каркаса и других повреждений, возникающих при длительном контакте изделия с влажной и агрессивной средой.

Изделие производится из тяжелого бетона класса B25, имеет морозостойкость F200 и водонепроницаемость W8. Такие параметры позволяют использовать колодец в составе подземных кабельных сетей, рассчитанных на круглогодичную эксплуатацию и размещение в зонах с различной нагрузкой — от тротуаров до участков проезжей части.

Комплектация ГЕК

Исполнение ГЕК означает, что вместе с железобетонным колодцем поставляются внутренние металлоконструкции: вертикальные кронштейны, ерши с резьбой, гайками и шайбами. Кабельные консоли подбираются отдельно в соответствии с проектом.

В качестве вводимых каналов могут использоваться хризотилцементные трубы, а также полиэтиленовые трубы разных типов — гладкие или гофрированные. Количество каналов и расположение вводов определяются проектной документацией.

Монтаж и применение

Глубина установки колодца зависит от зоны размещения: на тротуаре или газоне она должна быть не менее 250 мм, на проезжей части — не менее 330 мм. Подъем крышки люка до проектной отметки выполняется с помощью железобетонных опорных колец КО-1, КО-1,5, КО-0,5, а также сегментов. За счет увеличенной площади перекрытия допускается формирование горловины с применением ступенчатых колец КО-ЧП и КО-Ч.
