Назначение и область применения
Колодец ККСр-0,5-10(80) используют на участках кабельной канализации, где требуется организовать доступ к каналам, выполнить поворот, протяжку или разветвление кабельной трассы. Типоразмер 0,5 подходит для небольших узлов связи и компактных участков сети, где важно сохранить возможность обслуживания линий при ограниченном пространстве монтажа.
Исполнение 10(80) относится к универсальному тяжелому типу с нормативной колесной нагрузкой НК-80. За счет этого изделие может применяться не только в пешеходных зонах, но и на участках с транспортной нагрузкой при соблюдении проектных требований к установке, подбору люка и устройству горловины.
Конструкция и комплектация

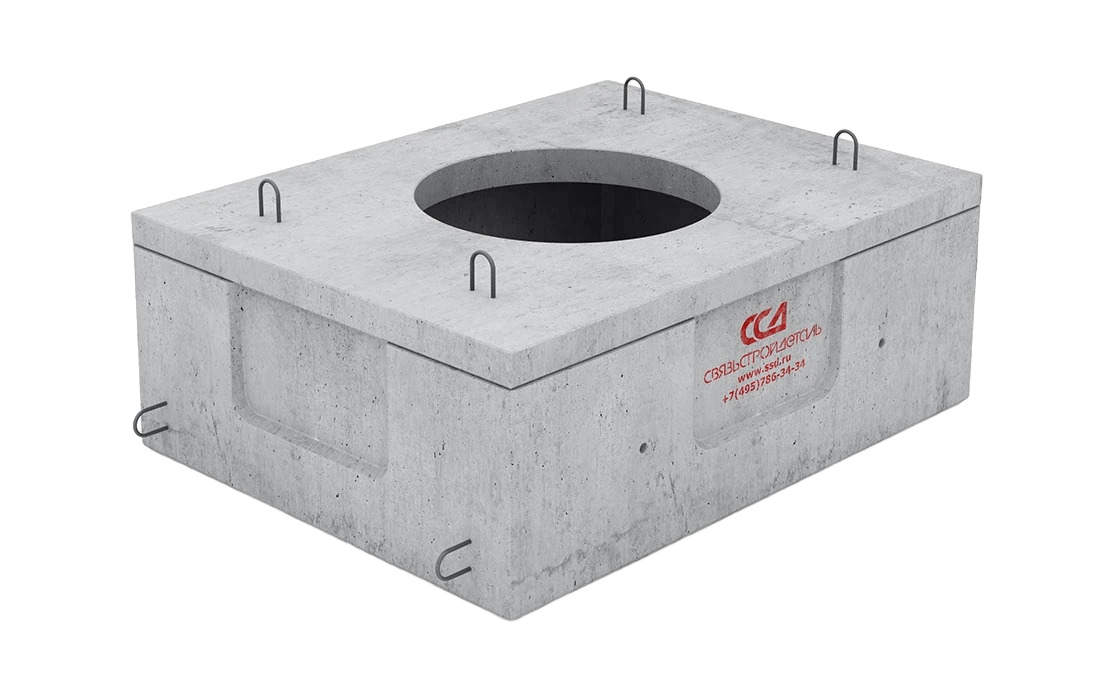

Колодец изготавливается из тяжелого бетона класса В25 с морозостойкостью F200 и водонепроницаемостью W8. Конструкция имеет прямоугольную форму и состоит из корпуса и плиты перекрытия. В плите предусмотрено круглое отверстие диаметром 600 мм для формирования горловины с люком.
В основании корпуса с внутренней стороны расположена прямоугольная ниша, которую при необходимости можно использовать при устройстве дренажа. На наружных поверхностях боковых и торцевых стен предусмотрены глухие ниши размером 400×255 мм. В пределах этих зон выполняют отверстия под ввод труб в местах подхода кабельных каналов к колодцу.
Комплектация ГЕК предусматривает поставку изделия с внутренними металлоконструкциями — стальными консолями КСО-1. Это позволяет подготовить колодец к размещению кабелей и организации внутренних элементов кабельной канализации согласно проекту.
Монтаж и эксплуатация
Для погрузки, разгрузки и установки в котлован в конструкции предусмотрены строповочные петли. Торцевое расположение петель позволяет выполнять монтажные операции с колодцем в сборе с плитой перекрытия за один подъем, что упрощает работу на объекте.
В качестве вводимых каналов могут использоваться трубы ССД-Пайп, хризотилцементные трубы, а также гладкие или гофрированные полиэтиленовые трубы. Глубина установки зависит от места размещения: на газоне или тротуаре отметка верха колодца должна быть не менее 250 мм, на проезжей части — не менее 330 мм. Выравнивание крышки люка по высоте выполняется с помощью железобетонных опорных колец и сегментов.
Подбор и заказ
Перед поставкой необходимо определить схему применения колодца: проходной, угловой или разветвительный вариант. В проекте указывают количество каналов, расположение вводов, тип подключаемых труб и требования к внутренней комплектации. Такой подход позволяет подобрать колодец ККСр-0,5-10(80) ГЕК (В25) под конкретный участок кабельной канализации и снизить объем доработок на строительной площадке.
| Класс бетона | В25 (327 кгс/см²) |
| Морозостойкость | F₂200 (200 циклов замораживания и оттаивания) |
| Водонепроницаемость | W8 (0,8 Мпа) |
| Кол-во каналов | Определяется проектом |
| Кол-во и размеры ниш в боковых стенках, мм | 2/400×255 |
| Кол-во и размеры ниш в торцевых стенках, мм | 2/400×255 |
| Площадь поверхности изделия, м² | 3,6 |
| Габаритные размеры L, мм | 1370 |
| Габаритные размеры B, мм | 1050 |
| Габаритные размеры H, мм | 500 |
| Объём, м³ | 0,719 |
| Масса, кг | 790 |
