110101-00323 Колодец ККСр-3,5М-10(80) ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции

Колодец ККСр-3,5М-10(80) ГЕК-ССД В20 в двухслойной битумно-латексной гидроизоляции

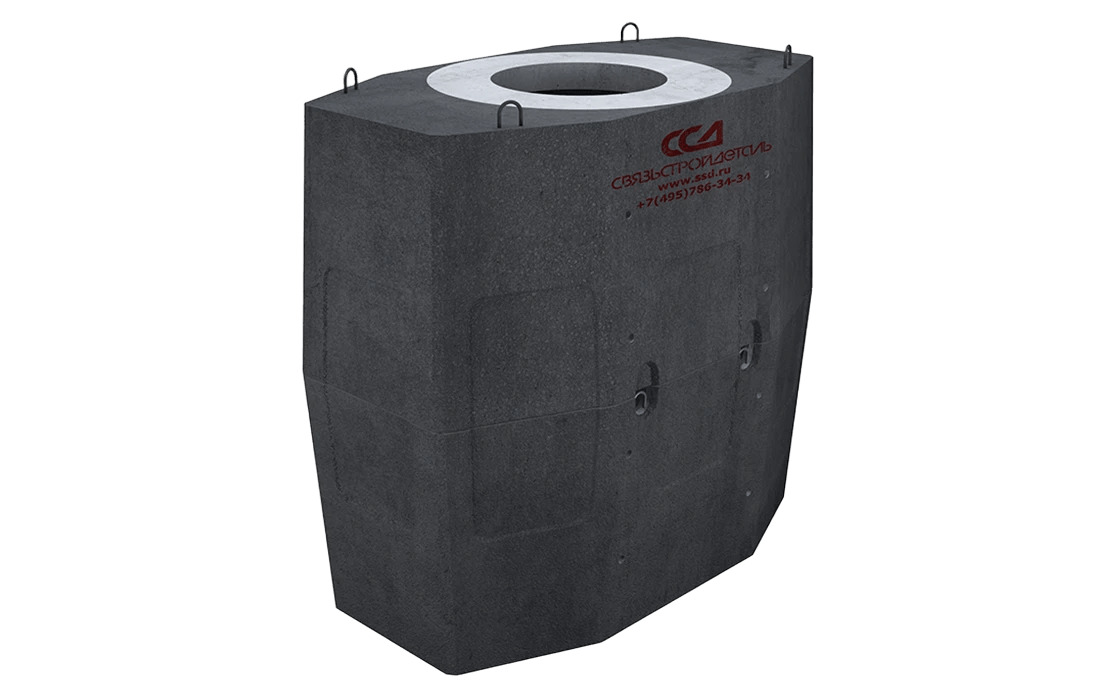

Колодец ККСр-3,5М-10(80) ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции предназначен для строительства кабельной канализации связи, размещения кабельных муфт и организации ввода труб на участках инженерной инфраструктуры. Изделие применяется на газонах, тротуарах и участках с транспортной нагрузкой в качестве проходного, углового или разветвительного смотрового устройства.

Маркировка ККСр указывает на разветвительный колодец кабельной связи, типоразмер 3,5М определяет габаритную группу изделия, а исполнение 10(80) относится к универсальному тяжелому типу с нормативной колесной нагрузкой НК-80. Комплектация ГЕК предусматривает поставку голого железобетонного колодца с ершами и кронштейнами для последующего размещения кабелей и монтажных элементов внутри камеры.

Конструкция и особенности

Колодец выполнен из тяжелого железобетона класса В20 и состоит из двух основных элементов — нижней и верхней половины. Верхний элемент имеет усиленное перекрытие с круглым отверстием диаметром 600 мм для формирования горловины и установки люка. В нижней части предусмотрена внутренняя прямоугольная ниша, которую при необходимости используют для организации дренажа.

Конструкция ККСр-3,5 отличается вертикальными стенками и восьмиугольной формой в сечении. Такое решение позволяет рационально использовать внутренний объем камеры и размещать большее количество кабельных муфт по сравнению с колодцами традиционной формы. На наружных боковых и торцевых стенках предусмотрены ниши 800×400 мм, в пределах которых выполняются отверстия под ввод каналов в соответствии с проектом.

Гидроизоляция и условия применения

Двухслойная битумно-латексная гидроизоляция повышает защиту железобетонного корпуса от воздействия грунтовых и талых вод. Покрытие снижает риск выщелачивания бетонного камня, коррозии арматурного каркаса и постепенного разрушения изделия при эксплуатации во влажных грунтах. Гидроизоляционная мастика наносится механизированным методом напыления, что обеспечивает равномерное покрытие наружной поверхности.

Колодец подходит для ввода хризотилцементных, гладких и гофрированных полиэтиленовых труб различного диаметра. Количество каналов и схема их расположения определяются проектной документацией. Для подъема горловины и вывода люка на требуемую отметку применяются железобетонные опорные кольца и сегменты соответствующего типа.

Комплектация

В комплект поставки входят нижний элемент колодца, верхний элемент, кронштейны КПП-130 и ерши с резьбой, гайками и шайбами. Такая комплектация позволяет подготовить внутреннее пространство камеры для крепления кабельных конструкций и дальнейшего обслуживания линий связи.
