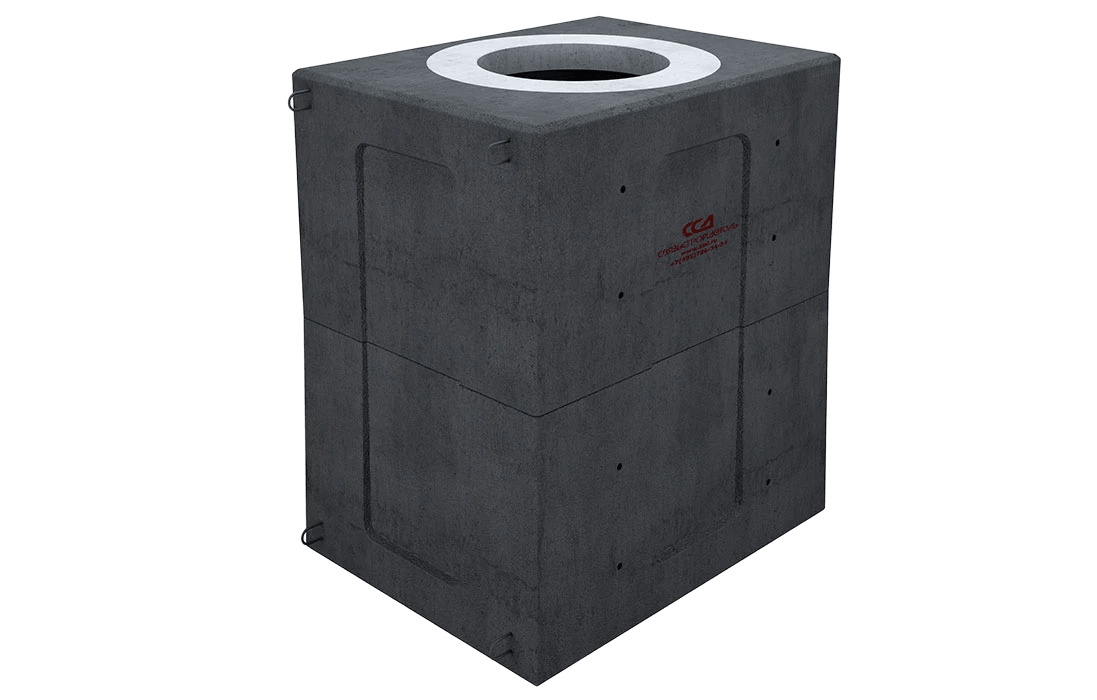

110101-00254 Колодец ККСр-2М-10(80) ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции

 Колодец ККСр-2М-10(80) ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции — железобетонное смотровое устройство для строительства кабельной канализации связи, энергетических и инженерных сетей. Изделие применяется на газонах, тротуарах и проезжей части улиц в качестве проходного, углового или разветвительного колодца. Исполнение 10(80) относится к универсальному тяжелому типу с нормативной колесной нагрузкой НК-80.

Назначение и область применения

Колодец ККСр-2М-10(80) используют при прокладке подземных кабельных трасс, организации поворотов, разветвлений и участков обслуживания кабельной канализации. Типоразмер 2М подходит для объектов, где требуется компактное, но более вместительное решение по сравнению с малыми колодцами ККСр, с возможностью размещения кабельных муфт и внутренних металлоконструкций.

Изделие может применяться в составе сетей связи, телекоммуникационной инфраструктуры, распределительных линий и других инженерных сооружений. Количество каналов, точки ввода труб и схема размещения определяются проектом с учетом трассы, глубины заложения и условий эксплуатации.

Конструкция и комплектация

Колодец изготавливается из тяжелого бетона класса B20 с морозостойкостью F100 и водонепроницаемостью W4. Конструкция имеет прямоугольную форму и состоит из нижнего и верхнего железобетонных элементов. В перекрытии верхнего элемента предусмотрено круглое отверстие диаметром 600 мм для формирования горловины с люком.

На наружных поверхностях боковых и торцевых стен расположены глухие ниши размером 430×1120 мм. В пределах этих зон выполняют отверстия под ввод кабельных каналов в местах подхода труб к колодцу. Такое решение позволяет адаптировать изделие под фактическую схему трассы без привязки к заранее выполненным сквозным отверстиям.

Комплектация ГЕК предусматривает поставку внутренних металлоконструкций: четырех кронштейнов ККП-110 и восьми ершей с резьбой, гайками и шайбами. Кабельные консоли и дополнительные элементы подбираются отдельно по проекту.

Гидроизоляция и эксплуатационные свойства

Двухслойная битумно-латексная гидроизоляция защищает наружные поверхности железобетонного колодца от воздействия грунтовых и талых вод. Покрытие снижает риск увлажнения бетона, коррозии арматурного каркаса и преждевременного разрушения конструкции при эксплуатации во влажной или агрессивной грунтовой среде.

Гидроизоляционный материал наносится на изделие механизированным методом напыления. При отгрузке железобетонного колодца с защитным покрытием оформляется паспорт качества с соответствующей отметкой.

Монтаж и подбор конфигурации

Для погрузки, разгрузки и установки в котлован в конструкции предусмотрены строповочные петли. Глубина установки зависит от места размещения: для газонов и тротуаров она должна быть не менее 250 мм, для проезжей части — не менее 330 мм. Высоту люка регулируют с помощью железобетонных опорных колец и сегментов.

Перед заказом необходимо определить тип применения колодца: проходной, угловой или разветвительный. В проекте указывают количество каналов, расположение вводов, тип подключаемых труб и требования к комплектации. Это позволяет подобрать колодец ККСр-2М-10(80) ГЕК-ССД под конкретную трассу кабельной канализации и сократить объем доработок на объекте.
