110101-00246 Колодец ККСр-2М-10(80) ГЕК-ССД (В20) в битумно-латексной гидроизоляции

 Колодец ККСр-2М-10(80) ГЕК-ССД (В20) в битумно-латексной гидроизоляции — железобетонное смотровое устройство для строительства кабельной канализации связи. Изделие применяется при устройстве подземных трасс на газонах, тротуарах и участках проезжей части, где требуется проходной, угловой или разветвительный узел с возможностью ввода кабельных каналов по проектной схеме.

Маркировка ККСр указывает на разветвительный колодец кабельной связи, индекс 2М — на модернизированный типоразмер с вертикальными стенками, а обозначение 10(80) относится к универсальному тяжелому исполнению с нормативной колесной нагрузкой НК-80. Комплектация ГЕК означает, что вместе с железобетонным корпусом поставляются ерши и кронштейны для монтажа внутренних металлоконструкций.

Конструкция и особенности

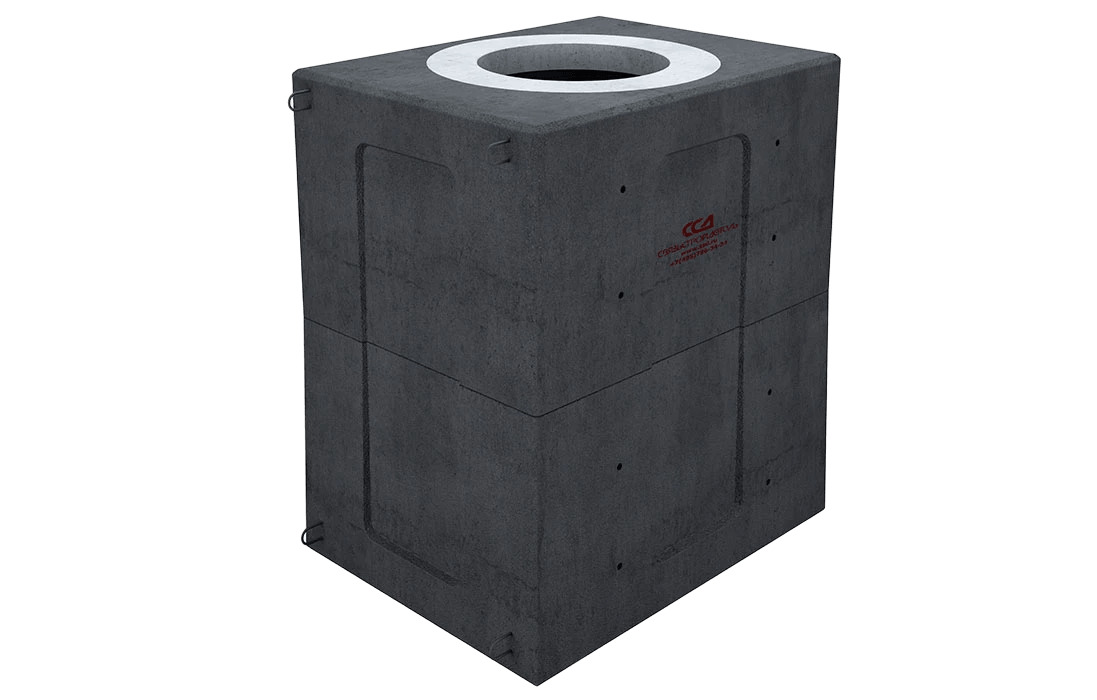

ККСр-2М имеет прямоугольное сечение и состоит из двух железобетонных частей: нижнего и верхнего элемента. Перекрытие верхней половины дополнительно армировано и имеет круглое отверстие диаметром 600 мм для устройства горловины с люком. В основании нижнего элемента предусмотрена внутренняя прямоугольная ниша, которую при необходимости используют при организации дренажа.

Главная особенность исполнения 2М — вертикальные стенки, позволяющие эффективнее использовать внутренний объем камеры и размещать большее количество кабельных муфт по сравнению с традиционными конструкциями близкого типоразмера. На наружных поверхностях боковых и торцевых стен предусмотрены ниши, в пределах которых выполняют отверстия под ввод труб в местах фактического подхода каналов к колодцу.

Битумно-латексная гидроизоляция

Исполнение в битумно-латексной гидроизоляции предназначено для дополнительной защиты железобетонного корпуса при эксплуатации в грунте. Покрытие снижает воздействие влаги, талых и грунтовых вод на бетон и арматурный каркас, что особенно важно при строительстве кабельной канализации в условиях переменной влажности и сезонного промерзания грунта.

Гидроизоляционный слой повышает устойчивость изделия к внешней среде и помогает сохранить эксплуатационные характеристики колодца при длительном нахождении в подземной инфраструктуре связи. При проектировании необходимо учитывать глубину установки, тип покрытия участка, отметку люка и схему ввода каналов.
