110101-00174 Колодец ККСр-4-10 ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции

Колодец ККСр-4-10 ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции

Колодец ККСр-4-10 ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции — железобетонное смотровое устройство для строительства кабельной канализации связи. Изделие применяется при устройстве подземных трасс связи на газонах и тротуарах и может использоваться как проходной, угловой или разветвительный колодец в зависимости от проектной схемы прокладки каналов.

Маркировка ККСр указывает на разветвительное исполнение колодца кабельной связи, типоразмер 4 определяет габаритную группу изделия, а индекс 10 относится к легкому типу с нормативной нагрузкой НК-10. Комплектация ГЕК предусматривает поставку железобетонного корпуса с внутренними металлоконструкциями: кронштейнами и ершами для крепления кабельных консолей.

Конструкция и особенности

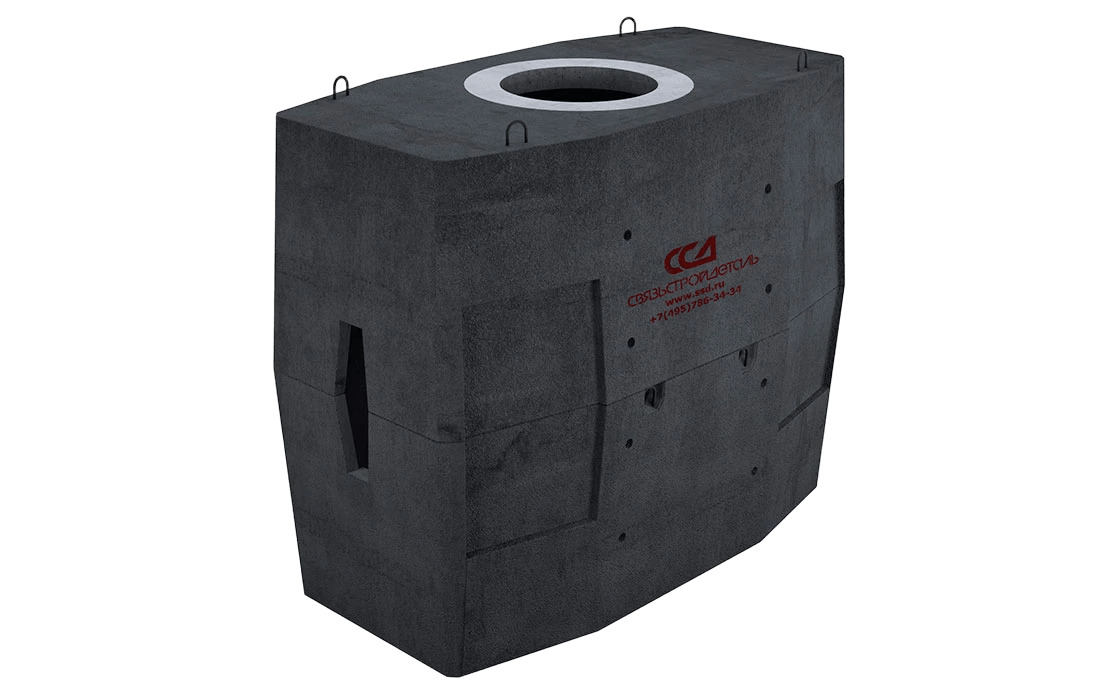

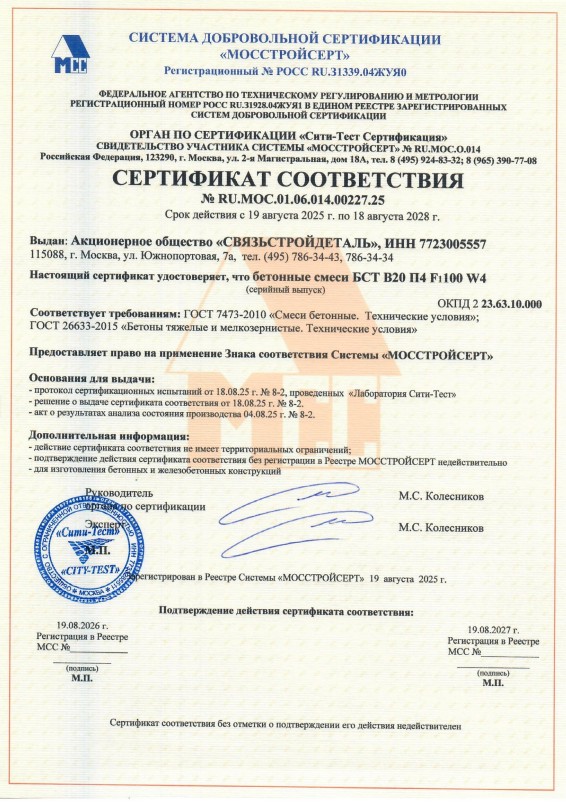

Колодец выполнен из тяжелого бетона класса В20 и состоит из двух железобетонных элементов — нижней и верхней половины. Корпус имеет восьмиугольное сечение, технологические ниши для ввода каналов и монтажные петли для строповки при погрузке, разгрузке и установке в котлован. В перекрытии верхнего элемента предусмотрено круглое отверстие диаметром 600 мм для формирования горловины с люком.

На наружных поверхностях боковых стенок расположены ниши для ввода и вывода кабельных каналов. Количество каналов определяется проектом, поэтому колодец можно адаптировать под конкретную схему кабельной канализации. В качестве вводимых каналов могут применяться хризотилцементные трубы, а также гладкие или гофрированные полиэтиленовые трубы.

Двухслойная битумно-латексная гидроизоляция

Исполнение в двухслойной битумно-латексной гидроизоляции предназначено для дополнительной защиты железобетонного изделия от воздействия грунтовых и талых вод. Гидроизоляционный слой снижает влияние влаги и агрессивных веществ, которые могут вызывать выщелачивание бетонного камня и коррозию арматурного каркаса при длительной эксплуатации.

Битумно-латексная мастика наносится механизированным способом напыления. При отгрузке изделия с гидроизоляционным покрытием оформляется паспорт качества с соответствующей отметкой, что удобно для входного контроля и передачи объекта заказчику.

Комплектация ГЕК

• Колодец ККСр-4-10, нижний элемент — 1 шт.
• Колодец ККСр-4-10, верхний элемент — 1 шт.
• Кронштейн ККП-130 — 4 шт.
• Ерш с резьбой, гайкой и шайбой — 8 шт.

Назначение

Колодец ККСр-4-10 ГЕК-ССД (В20) используют при строительстве и реконструкции подземных сетей связи, где требуется смотровое устройство для протяжки, размещения, обслуживания и разветвления кабельных линий. Конструкция подходит для участков вне проезжей части: тротуаров, газонов, технических зон и других мест с расчетной нагрузкой, соответствующей легкому типу НК-10.

При подборе изделия необходимо учитывать проектное количество каналов, схему ввода труб, требования к гидроизоляции, условия грунта и комплектацию внутренними металлоконструкциями. Для подъема люка на требуемую отметку могут применяться железобетонные опорные кольца и сегменты, подбираемые отдельно под проектную глубину установки.
