110101-00173 Колодец ККСр-4-80 ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции

 Колодец ККСр-4-80 ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции — железобетонное смотровое устройство для строительства кабельной канализации связи, энергетической и инженерной инфраструктуры. Изделие предназначено для установки на проезжей части в качестве проходного, углового или разветвительного колодца. Исполнение «80» относится к универсальному тяжелому типу с нормативной колесной нагрузкой НК-80.

Назначение и область применения

Колодец ККСр-4-80 применяют при строительстве подземных кабельных трасс, организации поворотов, разветвлений и участков обслуживания кабельной канализации. Типоразмер 4 подходит для объектов, где требуется вместительное железобетонное сооружение с возможностью размещения кабелей, муфт, кронштейнов и других внутренних элементов.

Изделие используется на участках с транспортной нагрузкой, в том числе при прокладке сетей связи под проезжей частью. Количество каналов, точки ввода труб и схема расположения коммуникаций определяются проектной документацией с учетом трассы, глубины заложения и условий эксплуатации.

Конструкция и комплектация

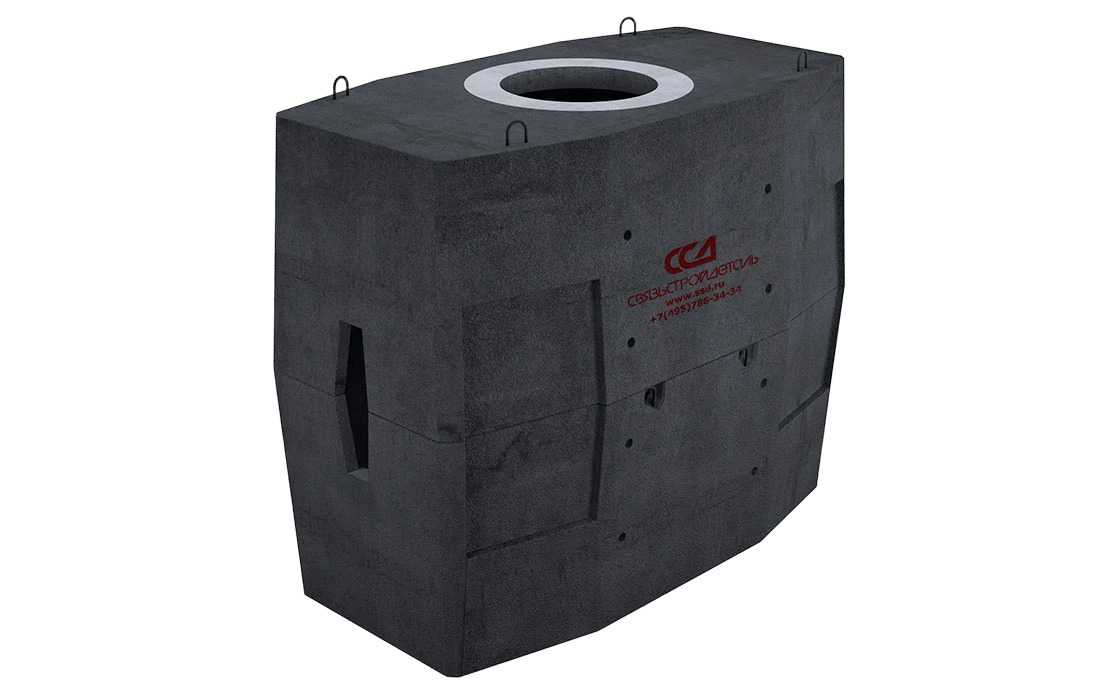

Колодец изготавливается из тяжелого бетона класса В20 с морозостойкостью F100 и водонепроницаемостью W4. Конструкция имеет восьмиугольное сечение и состоит из двух железобетонных элементов — нижней и верхней половины. В верхнем элементе предусмотрено круглое отверстие диаметром 600 мм для формирования горловины с люком.

В основании нижней части предусмотрена внутренняя прямоугольная ниша, которую при необходимости можно использовать при устройстве дренажа. На торцевых стенках имеются ниши с технологическими отверстиями для ввода двух труб с внутренним диаметром 100 мм, а на наружных боковых стенках расположены ниши для ввода и вывода кабельных каналов.

Комплектация ГЕК предусматривает поставку внутренних металлоконструкций: вертикальных кронштейнов ККП-130, ершей с резьбой, гайками и шайбами. Кабельные консоли и дополнительные элементы подбираются отдельно в зависимости от проекта.

Гидроизоляция и эксплуатационные свойства

Двухслойная битумно-латексная гидроизоляция защищает наружные поверхности железобетонного колодца от воздействия грунтовых и талых вод. Такое покрытие снижает риск увлажнения бетона, выщелачивания бетонного камня, коррозии арматурного каркаса и постепенного разрушения конструкции в агрессивной грунтовой среде.

Гидроизоляционный материал наносится механизированным методом напыления. При отгрузке железобетонного изделия с защитным покрытием выдается паспорт качества с соответствующей отметкой. Для погрузки, разгрузки и установки в котлован в конструкции предусмотрены строповочные петли.

Монтаж и подбор конфигурации

Глубина установки колодца на проезжей части должна быть не менее 330 мм. Подъем крышки люка на требуемую высоту выполняется с помощью железобетонных опорных колец и сегментов. В качестве вводимых каналов могут применяться хризотилцементные трубы, а также гладкие или гофрированные полиэтиленовые трубы.

Перед заказом необходимо определить схему применения колодца: проходной, угловой или разветвительный вариант. В проекте указывают количество каналов, расположение вводов, тип подключаемых труб и требования к комплектации. Это позволяет подобрать колодец ККСр-4-80 ГЕК-ССД под конкретный участок кабельной канализации и сократить объем доработок на строительной площадке.
