110101-00172 Колодец ККСр-5-80 ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции

 Колодец ККСр-5-80 ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции – крупногабаритное железобетонное смотровое устройство для строительства кабельной канализации связи на участках с транспортной нагрузкой. Изделие применяется на проезжей части в качестве проходного, углового или разветвительного колодца. Исполнение 80 относится к универсальному тяжелому типу и рассчитано на нормативную колесную нагрузку НК-80.

Конструкция и особенности

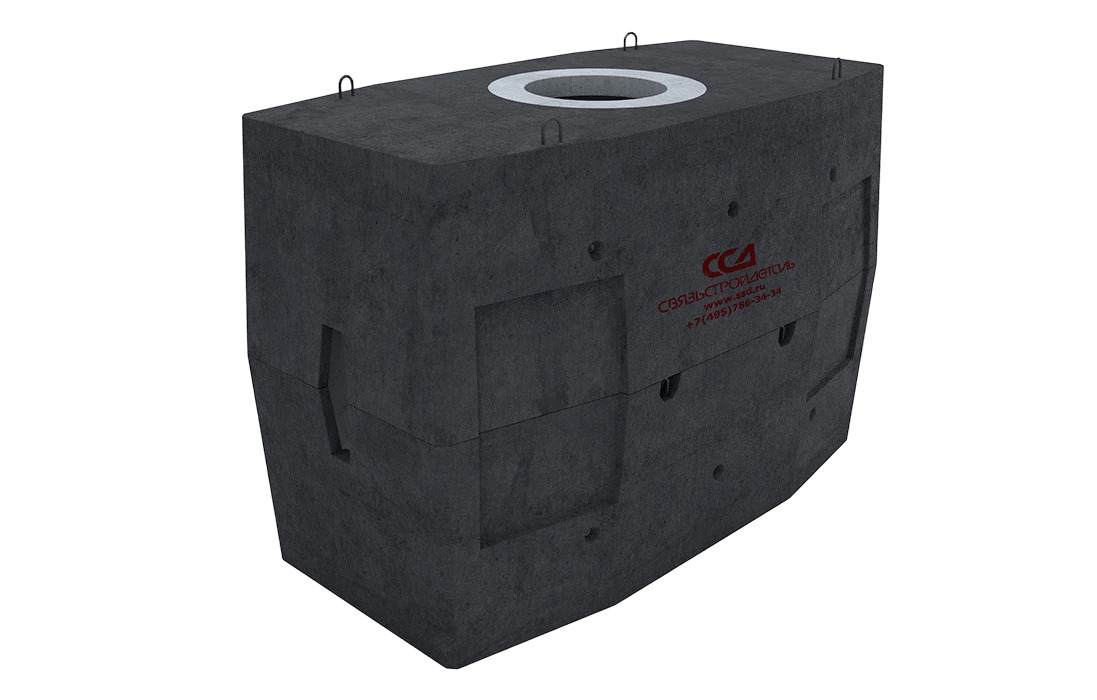

Колодец ККСр-5-80 состоит из двух железобетонных элементов – нижней и верхней половины. Верхний элемент имеет усиленное перекрытие с круглым отверстием диаметром 600 мм для формирования горловины с люком. На элементах предусмотрены петли для строповки, погрузки, разгрузки и опускания конструкции в подготовленный котлован.

Колодец имеет восьмиугольную форму в сечении, что удобно для организации кабельных вводов с разных направлений и размещения внутренних металлоконструкций. В основании нижнего элемента с внутренней стороны расположена прямоугольная ниша, которую при необходимости используют для устройства дренажа.

Ниши для ввода каналов

На наружных поверхностях боковых стенок расположены ниши для ввода и вывода каналов. По данным производителя, для данного типоразмера предусмотрено 4 ниши размером 630×960 мм. Количество каналов определяется проектной схемой кабельной канализации и фактическим направлением трассы.

В качестве вводимых каналов могут использоваться хризотилцементные трубы, а также полиэтиленовые трубы различных типов – гладкие или гофрированные. Это позволяет применять колодец на объектах связи с разной конфигурацией трубной канализации и различными требованиями к дальнейшей эксплуатации сети.

Двухслойная битумно-латексная гидроизоляция

Данная модификация поставляется с двухслойным битумно-латексным гидроизоляционным покрытием. Материал наносится на поверхность железобетонного изделия механизированным методом напыления и предназначен для защиты конструкции от воздействия грунтовых и талых вод.

Гидроизоляция снижает влияние влаги и агрессивных веществ на бетон и арматурный каркас, что особенно важно при установке колодца в дорожной зоне и во влажных грунтах. При отгрузке железобетонного изделия с гидроизоляционным покрытием оформляется паспорт качества с соответствующей отметкой.

Комплектация ГЕК

Индекс ГЕК означает, что колодец поставляется в комплектации с внутренними металлоконструкциями. В комплект входят кронштейны ККП-130 и ерши с резьбой, гайкой и шайбой. Эти элементы используются для размещения кабельной арматуры, организации внутреннего пространства и дальнейшего обслуживания кабельных линий.

Комплектация включает нижний элемент колодца, верхний элемент, 6 кронштейнов ККП-130 и 12 ершей с резьбой, гайкой и шайбой. Такой набор позволяет подготовить колодец к монтажу кабельной инфраструктуры без отдельного подбора базовых внутренних крепежных элементов.

Технические требования

Колодец изготовлен из тяжелого бетона класса B20 с морозостойкостью F100 и водонепроницаемостью W4. Габаритные размеры изделия составляют 2990×1600×2020 мм, масса – 4920 кг, объем – 9,663 м³. Площадь поверхности колодца составляет 25,4 м².

При установке на проезжей части глубина заложения должна быть не менее 330 мм. Подъем крышки люка на проектную отметку выполняется с помощью железобетонных опорных колец типа КО-1, КО-1,5, КО-0,5, КО-ЧП, КО-Ч или соответствующих сегментов.

Как заказать?

Для заказа колодца ККСр-5-80 ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции необходимо указать артикул 110101-00172, требуемое количество изделий и проектную схему кабельной канализации. При подборе важно учитывать место установки, дорожную нагрузку, количество вводимых каналов, направление трассы и необходимость дополнительных элементов для формирования горловины.
