110101-00171 Колодец ККСр-5-10 ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции

 Железобетонный колодец ККСр-5-10 ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции предназначен для строительства кабельной канализации связи на газонах и тротуарах. Изделие применяется как проходной, угловой или разветвительный колодец в подземных инженерных сетях, где требуется размещение, протяжка и обслуживание кабельных линий. Исполнение «10» относится к легкому типу с нормативной нагрузкой НК-10.

Конструкция и особенности

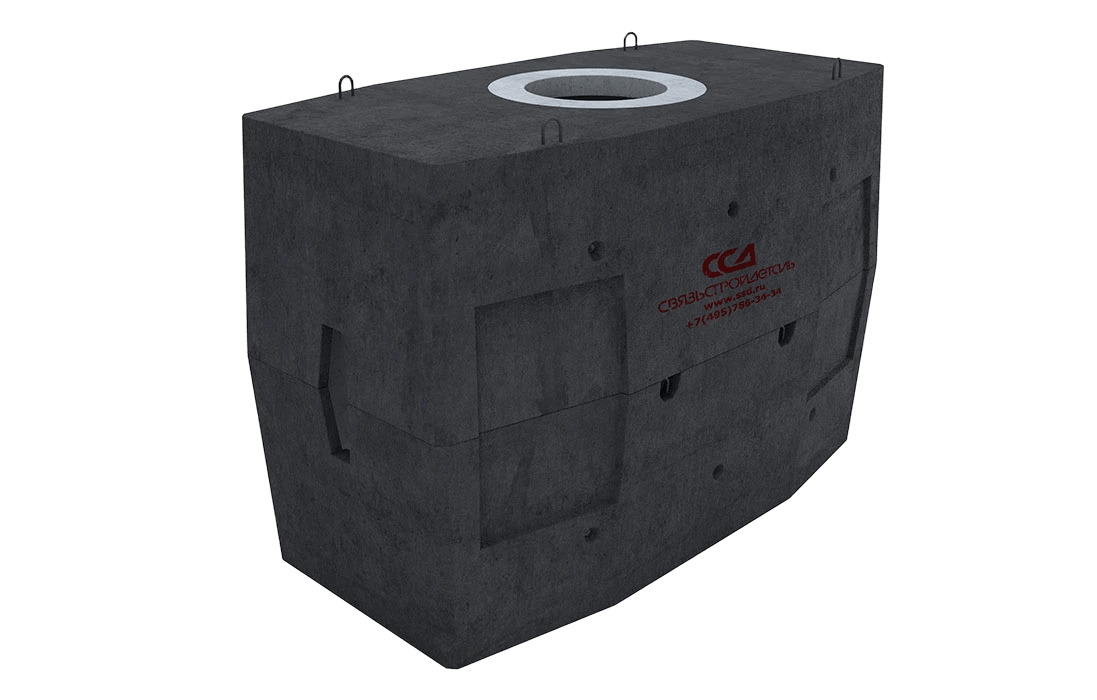

Колодец имеет восьмиугольную форму в сечении и состоит из двух железобетонных элементов — нижней и верхней половин. В верхнем элементе предусмотрено усиленное перекрытие с круглым отверстием диаметром 600 мм для формирования горловины с люком. На элементах предусмотрены петли для строповки при погрузке, разгрузке и опускании изделия в котлован.

В основании нижней части с внутренней стороны расположена прямоугольная ниша, которую при необходимости используют для устройства дренажа. На внутренних торцевых стенках предусмотрены ниши с технологическими отверстиями для ввода двух труб с внутренним диаметром 100 мм, а на наружных боковых стенках расположены ниши для ввода и вывода каналов.

Гидроизоляция и эксплуатационные свойства

Двухслойная битумно-латексная гидроизоляция защищает железобетонное изделие от воздействия грунтовых и талых вод, в том числе содержащих агрессивные вещества. Гидроизоляционный материал наносится механизированным методом напыления, а при отгрузке изделия с покрытием выдается паспорт качества с соответствующей отметкой.

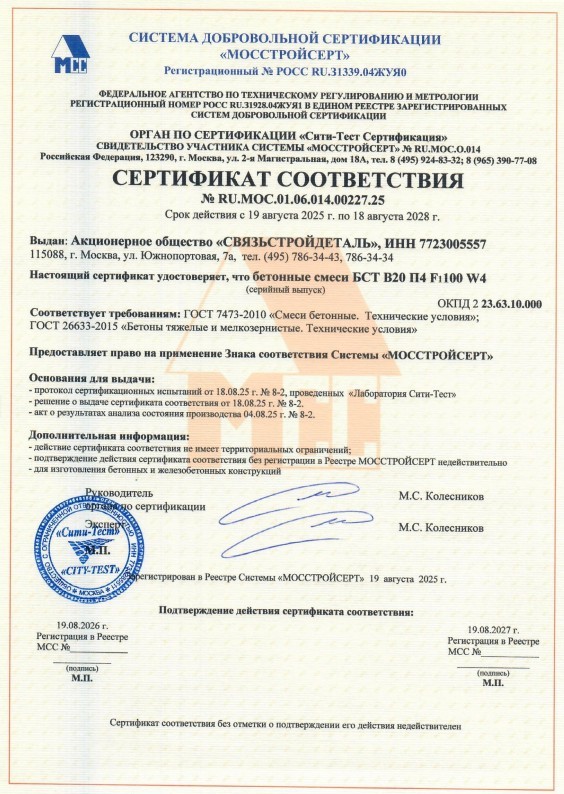

Колодец изготавливается из тяжелого бетона класса В20. Для данного исполнения SSD указывает морозостойкость F100 и водонепроницаемость W4. Эти параметры подходят для применения изделия в составе подземной кабельной канализации при эксплуатации в условиях сезонного промерзания и контакта с влажной грунтовой средой.

Комплектация ГЕК

Исполнение ГЕК означает, что вместе с железобетонным колодцем поставляются внутренние металлоконструкции: вертикальные кронштейны, ерши с гайками и шайбами. В качестве вводимых каналов могут использоваться хризотилцементные трубы, а также полиэтиленовые трубы — гладкие или гофрированные.

Монтаж и применение

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм. Подъем крышки люка до проектной отметки выполняется с помощью железобетонных опорных колец КО-1, КО-1,5, КО-0,5, КО-ЧП, КО-Ч или сегментов. На внутренней поверхности корпуса предусмотрен литой оттиск логотипа ССД для идентификации завода-изготовителя в течение срока эксплуатации.
