110101-00169 Колодец ККСр-1-10(80) ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции

 Колодец ККСр-1-10(80) ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции — железобетонное смотровое устройство для строительства кабельной канализации связи, прокладки кабельных линий и обслуживания подземной инженерной инфраструктуры. Изделие относится к разветвительным колодцам ККСр и может применяться на газонах, тротуарах и проезжей части улиц в качестве проходного, углового или разветвительного узла.

Назначение и область применения

Колодец ККСр-1-10(80) используют при устройстве кабельной канализации на объектах связи, энергетики и инженерных сетей. Типоразмер 1 подходит для компактных участков трассы, где требуется организовать доступ к кабельным каналам, выполнить протяжку, поворот, разветвление или обслуживание линий.

Исполнение 10(80) относится к универсальному тяжелому типу с нормативной колесной нагрузкой НК-80. Благодаря этому изделие может использоваться не только в пешеходных зонах, но и на участках с транспортной нагрузкой при соблюдении проектных требований к установке, подбору люка и устройству горловины.

Конструкция и комплектация

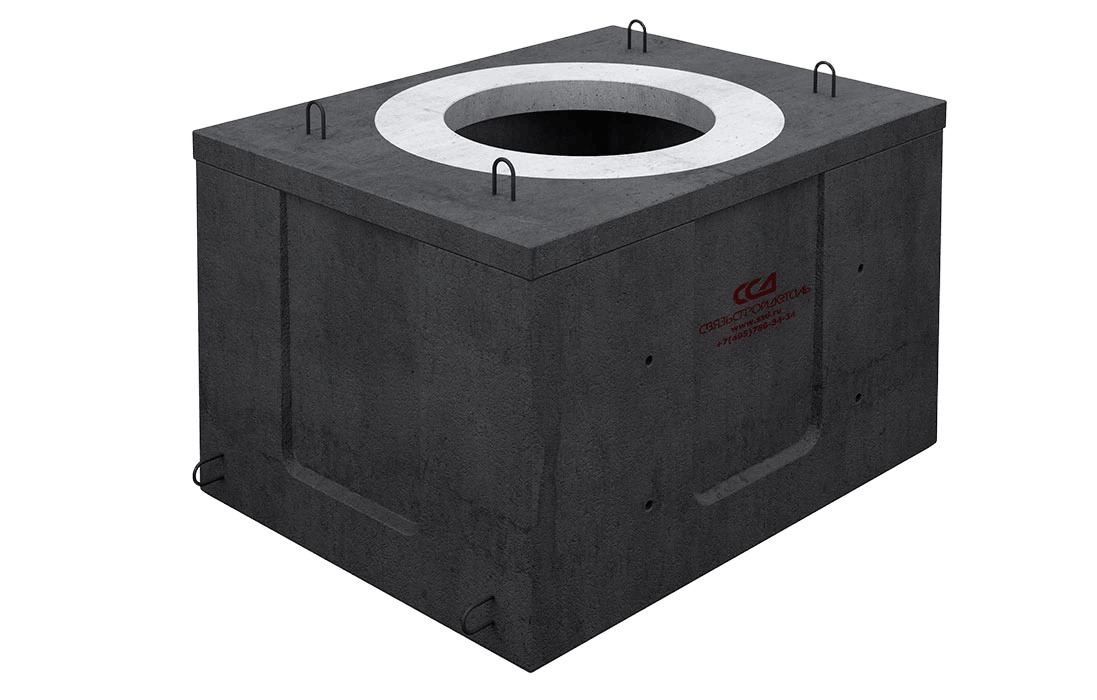

Колодец изготавливается из тяжелого бетона класса B20 с морозостойкостью F100 и водонепроницаемостью W4. Конструкция имеет прямоугольное сечение и состоит из корпуса и плиты перекрытия с круглым отверстием диаметром 600 мм для формирования горловины с люком. В основании корпуса предусмотрена внутренняя прямоугольная ниша, которую при необходимости можно использовать при устройстве дренажа.

На наружных поверхностях боковых и торцевых стен расположены глухие ниши. В пределах этих зон выполняют отверстия под ввод труб в местах подхода кабельной канализации к колодцу. В варианте комплектации ГЕК изделие поставляется с внутренними металлоконструкциями: кронштейнами ККП-60, ершами с резьбой, гайками и шайбами. Кабельные консоли подбираются отдельно в зависимости от проекта.

Гидроизоляция и эксплуатационные свойства

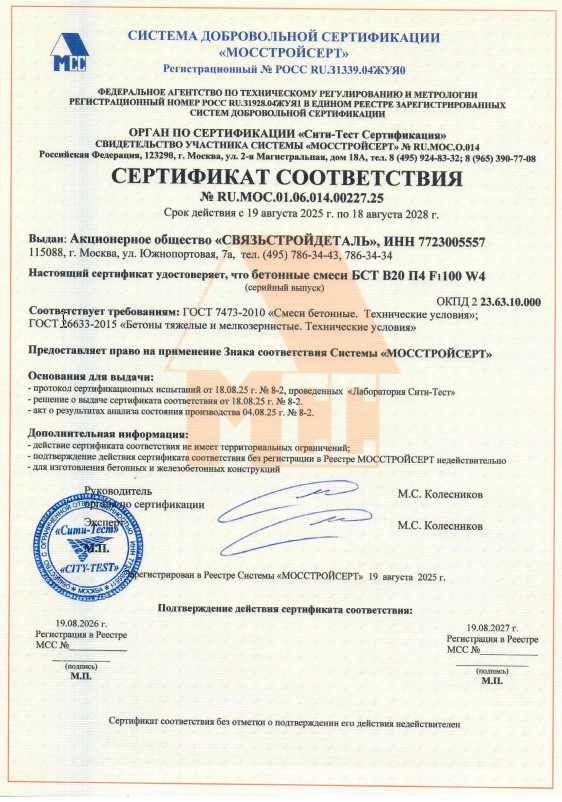

Двухслойная битумно-латексная гидроизоляция защищает железобетонную поверхность от воздействия грунтовых и талых вод. Покрытие особенно актуально для участков с влажным грунтом, сезонным промерзанием и риском контакта конструкции с агрессивной средой. При отгрузке железобетонного изделия с гидроизоляцией выдается паспорт качества с соответствующей отметкой.

Для подъема, разгрузки и установки в котлован в конструкции предусмотрены строповочные петли. Глубина установки определяется условиями размещения: для газонов и тротуаров она должна быть не менее 250 мм, для проезжей части — не менее 330 мм. Высота люка регулируется железобетонными опорными кольцами и сегментами.

Подбор и заказ

Перед поставкой необходимо определить схему применения колодца: проходной, угловой или разветвительный вариант. Количество каналов, точки ввода труб и необходимость дополнительных элементов задаются проектом. Такой подход позволяет подобрать колодец ККСр-1-10(80) ГЕК-ССД под конкретную трассу кабельной канализации и сократить объем доработок на строительной площадке.
