110101-00144 Колодец ККСр-2,5-10(80) ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции

 Колодец ККСр-2,5-10(80) ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции – железобетонное смотровое устройство для строительства кабельной канализации связи на участках с пешеходной и транспортной нагрузкой. Изделие применяется на газонах, тротуарах и проезжей части улиц как проходной, угловой или разветвительный колодец. Исполнение 10(80) относится к универсальному тяжелому типу и рассчитано на нормативную колесную нагрузку НК-80.

Конструкция и особенности

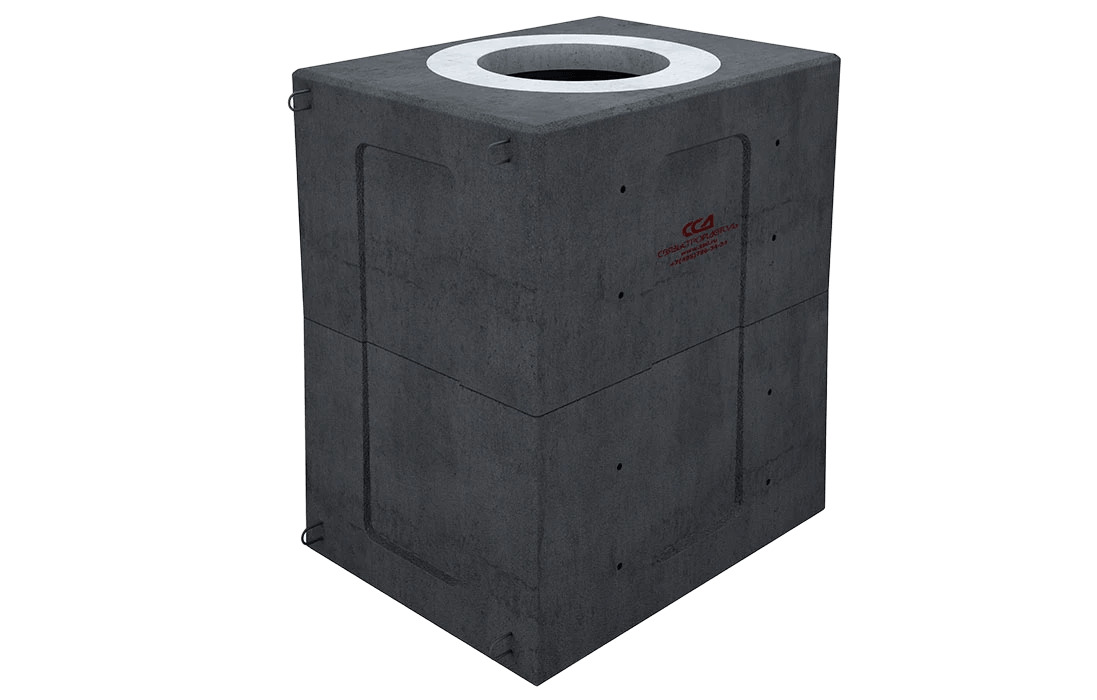

Колодец ККСр-2,5 состоит из двух железобетонных элементов: нижней и верхней половины. Верхний элемент имеет усиленное перекрытие с круглым отверстием диаметром 600 мм для формирования горловины и установки люка. В нижней части предусмотрена внутренняя прямоугольная ниша, которую при необходимости используют для организации дренажа.

Конструкция отличается вертикальными стенками, за счет чего внутреннее пространство камеры используется рациональнее по сравнению с традиционными колодцами меньшего объема. Это удобно при размещении кабельных муфт, запасов кабеля и внутренних металлоконструкций.

Ниши для ввода каналов

На наружных поверхностях боковых и торцевых стен предусмотрены ниши размером 410×1320 мм. В пределах этих зон на объекте выполняют отверстия под фактическое направление подходящих труб. Такой подход позволяет адаптировать колодец под проектную схему трассы и не привязываться к заранее заданным вводам.

В качестве вводимых каналов могут применяться хризотилцементные трубы, а также полиэтиленовые трубы различных типов – гладкие или гофрированные. Количество каналов определяется проектом кабельной канализации.

Двухслойная битумно-латексная гидроизоляция

Данная модификация поставляется с двухслойным битумно-латексным гидроизоляционным покрытием. Материал наносится на железобетонное изделие механизированным способом напыления и предназначен для защиты наружных поверхностей от воздействия грунтовых и талых вод.

Гидроизолированное исполнение применяют на участках, где конструкция работает во влажной или агрессивной грунтовой среде. Покрытие снижает влияние влаги на бетон и арматурный каркас, а при отгрузке изделия с гидроизоляцией оформляется паспорт качества с соответствующей отметкой.

Комплектация ГЕК

Индекс ГЕК указывает на поставку колодца с комплектом внутренних металлоконструкций. В комплект входят кронштейны ККП-60 и ерши с резьбой, гайкой и шайбой, необходимые для последующего размещения кабельной арматуры внутри камеры.

Для погрузки, разгрузки и опускания элементов в котлован на торцевых поверхностях предусмотрены петли для строповки. Монтаж выполняется по проектной отметке с последующим формированием горловины с применением опорных колец или сегментов.

Технические требования

Колодец изготовлен из тяжелого бетона класса B20 с морозостойкостью F100 и водонепроницаемостью W4. Габаритные размеры изделия составляют 1370×1050×1560 мм, масса – 1610 кг, объем – 2,244 м³. Площадь поверхности колодца – 10,1 м².

При установке на газоне или тротуаре слой засыпки над перекрытием должен быть не менее 250 мм, на проезжей части – не менее 330 мм. Вывод люка на требуемую высоту выполняется с помощью железобетонных опорных колец подходящего типоразмера.

Как заказать?

Для заказа колодца ККСр-2,5-10(80) ГЕК-ССД (В20) в двухслойной битумно-латексной гидроизоляции необходимо указать артикул 110101-00144, требуемое количество изделий и проектную схему кабельной канализации. При подборе важно учитывать место установки, нагрузку на участок, направление трассы, количество вводимых каналов и необходимость дополнительных элементов для формирования горловины.
