Маркировка ККСр указывает на разветвительный колодец кабельной связи. Типоразмер 1 подходит для компактных участков кабельной канализации, а исполнение 10(80) относится к универсальному тяжелому типу с нормативной колесной нагрузкой НК-80. Комплектация ГЕК означает, что вместе с железобетонным изделием поставляются внутренние металлоконструкции: кронштейны и ерши с крепежом.
Конструкция и особенности

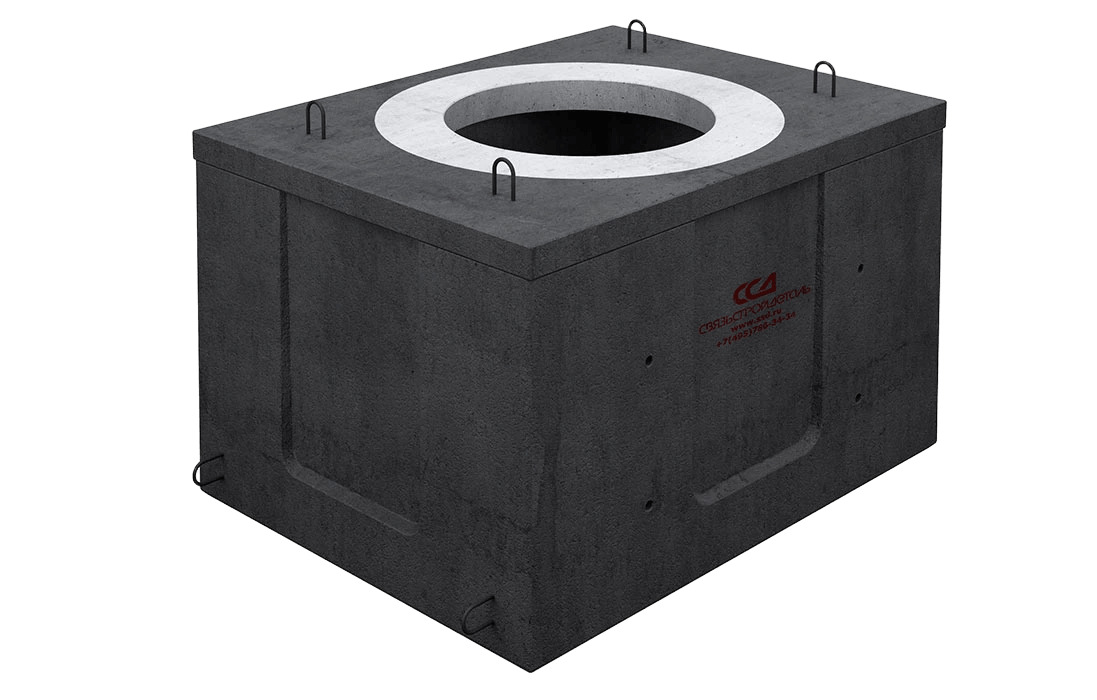

Колодец изготовлен из тяжелого бетона класса В20. Конструкция состоит из корпуса и плиты перекрытия с круглым отверстием диаметром 600 мм для формирования горловины и установки люка. В основании корпуса предусмотрена внутренняя прямоугольная ниша, которую при необходимости можно использовать для организации дренажа.
На наружных поверхностях боковых и торцевых стен расположены глухие ниши. В пределах этих зон выполняются отверстия под ввод труб кабельной канализации в соответствии с проектной схемой. Такое исполнение позволяет использовать изделие как проходной, угловой или разветвительный колодец без привязки к одной фиксированной конфигурации каналов.
Гидроизоляция и применение
Битумно-латексная гидроизоляция защищает железобетонный корпус от контакта с грунтовыми и талыми водами. Покрытие снижает воздействие влаги и агрессивных веществ на бетон и арматурный каркас, что особенно важно при эксплуатации колодцев в грунте и в зонах с сезонным увлажнением.
Гидроизоляционная мастика наносится механизированным способом напыления. При отгрузке изделия с гидроизоляционным покрытием выдается паспорт качества с соответствующей отметкой. В качестве вводимых каналов могут применяться хризотилцементные, гладкие и гофрированные полиэтиленовые трубы разных диаметров; количество каналов определяется проектной документацией.
Монтажные особенности
Для установки на тротуарах и газонах глубина от поверхности до перекрытия колодца должна составлять не менее 250 мм, на проезжей части — не менее 330 мм. Подъем крышки люка до проектной отметки выполняется с использованием железобетонных опорных колец и сегментов. Кабельные консоли подбираются отдельно с учетом схемы размещения кабельных линий внутри камеры.
Комплектация
В комплект поставки входят корпус колодца, плита перекрытия, кронштейны ККП-60 и ерши с резьбой, гайками и шайбами. Такая комплектация позволяет подготовить внутреннее пространство камеры для крепления кабельных конструкций и последующего обслуживания линий связи.
| Класс бетона | В20 (261,9 кгс/см²) |
| Морозостойкость | F100 (100 циклов замораживания и оттаивания) |
| Водонепроницаемость | W4 (0,4 Мпа) |
| Кол-во каналов | Определяется проектом |
| Кол-во и размеры ниш в боковых стенках, мм | 2/400×660 |
| Габаритные размеры L, мм | 1370 |
| Габаритные размеры B, мм | 1050 |
| Габаритные размеры H, мм | 845 |
| Площадь поверхности изделия, м² | 6,9 |
| Объём, м³ | 1,215 |
| Масса, кг | 1025 |
