Конструкция и особенности

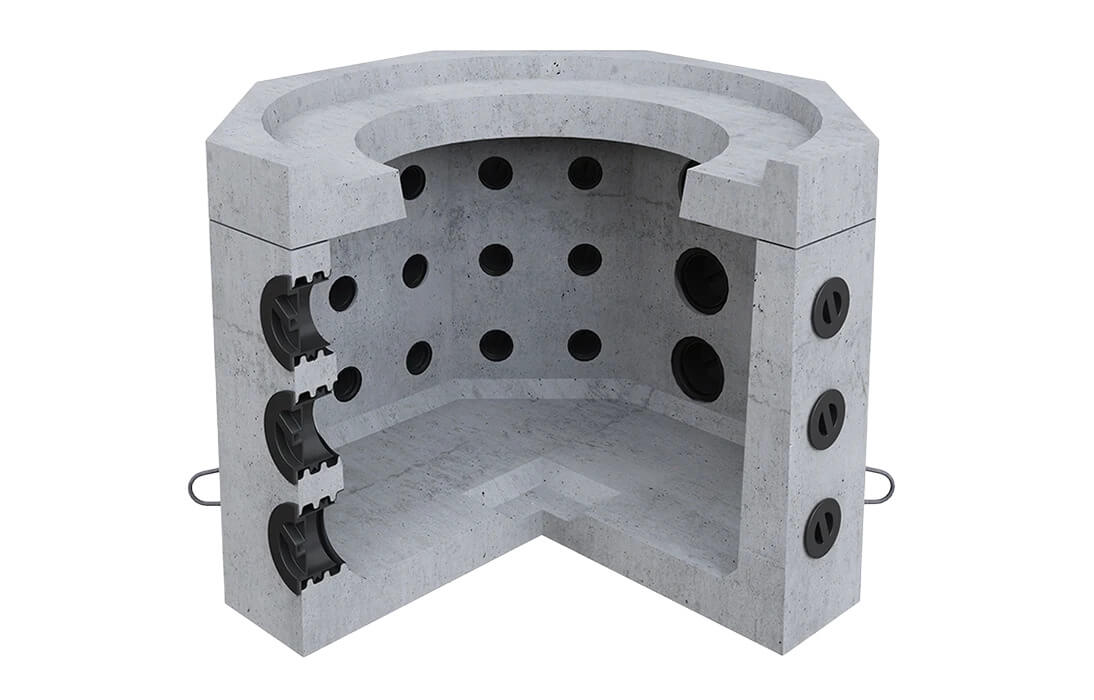

Колодец выполнен из тяжелого бетона класса В25 и состоит из корпуса с предустановленными полимерными муфтами ССД-Пайп и усиленной плиты перекрытия с круглым отверстием диаметром 600 мм для формирования горловины с люком. В сечении корпус имеет форму октагона, что удобно для размещения вводов с разных сторон и монтажа в условиях ограниченного пространства.
В стенки корпуса заводским способом вмонтированы муфты для подключения спиральных труб: 36 вводов диаметром 63 мм и 6 вводов диаметром 125 мм. Неиспользуемые каналы закрываются внутренними резьбовыми заглушками соответствующего диаметра. Такая конструкция исключает необходимость сверления стенок на объекте и сокращает количество мокрых строительных операций при вводе труб.
Преимущества для строительных компаний и заказчиков
Главное отличие колодца Призма КИП Д8 В25 10(80) ССД-Пайп – готовые заводские вводы под трубы системы ССД-Пайп. Монтажникам не требуется выполнять ниши, пробивать отверстия, заделывать вводы бетоном и ждать набора прочности раствора. Труба вводится в установленную муфту, что ускоряет строительство кабельной канализации и снижает зависимость работ от погодных условий.
Изделие рассчитано на эксплуатацию в сложных уличных условиях. Бетон класса В25 обеспечивает прочность конструкции, морозостойкость F₂200 позволяет выдерживать многократные циклы замораживания и оттаивания, а показатель водонепроницаемости W8 повышает устойчивость материала к воздействию влаги.
Возможности модернизации сети
Наличие дополнительных муфт с заглушками позволяет заранее предусмотреть развитие кабельной инфраструктуры. При необходимости подключения новых каналов достаточно открыть нужную сторону колодца, извлечь заглушку и выполнить ввод трубы ССД-Пайп без разрушения стенок, повторного бетонирования и дополнительной гидроизоляции места прохода.
Технические требования
Габаритные размеры колодца составляют 1040×1040×785 мм, масса изделия – 635 кг. Для погрузки, разгрузки и установки в котлован предусмотрены монтажные петли. В основании корпуса расположена прямоугольная ниша, которую при необходимости можно использовать для организации дренажа.
Глубина установки зависит от места монтажа: на газонах и тротуарах слой засыпки над перекрытием должен быть не менее 250 мм, на проезжей части – не менее 330 мм. Подъем люка на требуемую высоту выполняется с применением железобетонных опорных колец соответствующего типоразмера.
Как заказать?
При заказе колодца Призма КИП Д8 В25 10(80) ССД-Пайп рекомендуется заранее уточнить проектную схему кабельной канализации, место установки, количество задействованных вводов и диаметр подключаемых спиральных труб. Это позволит корректно подобрать комплектующие, люк, опорные кольца и сопутствующие элементы для монтажа на объекте.
| Класс бетона | В25 (327 кгс/см²) |
| Морозостойкость | F₂200 (200 циклов замораживания и оттаивания; F₂ — агрессивная среда) |
| Водонепроницаемость | W8 (0,8 МПа) |
| Кол-во вводов/Диаметр ввода | 63 мм — 36 шт.; 125 мм — 6 шт. |
| Габаритные размеры L, мм | 1040 |
| Габаритные размеры B, мм | 1040 |
| Габаритные размеры H, мм | 785 |
| Масса, кг | 635 |
