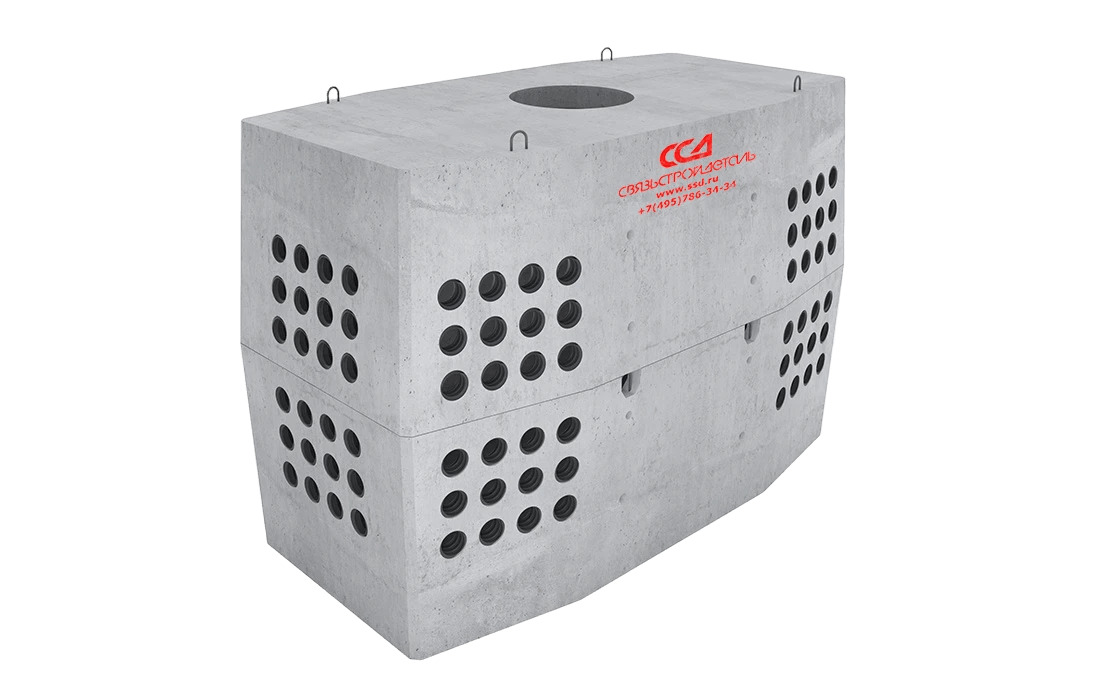

110101-00318 Колодец ККС 5-80 ССД-Пайп двухслойная битумно-латексная гидроизоляция

 Колодец ККС 5-80 ССД-Пайп двухслойная битумно-латексная гидроизоляция – крупногабаритное железобетонное смотровое устройство для строительства кабельной канализации связи с применением спиральных труб ССД-Пайп. Изделие используется на проезжей части улиц, автомагистралях и других участках с повышенной транспортной нагрузкой как проходной, угловой или разветвительный колодец. Исполнение 80 относится к универсальному тяжелому типу и рассчитано на нормативную колесную нагрузку НК-80.

Конструкция и особенности

Колодец изготовлен из железобетона класса B25 и состоит из нижнего и верхнего элементов с предустановленными муфтами ССД-Пайп. Такая конструкция позволяет формировать вводы под спиральные трубы на заводе по утверждённому техническому заданию, без сверления стенок и устройства дополнительных ниш на строительной площадке.

Габаритные размеры изделия составляют 2990×1600×2020 мм. В комплект входят кронштейны ККП-130 и ерши с резьбой, гайкой и шайбой, необходимые для размещения внутренних металлоконструкций и последующей организации кабельной инфраструктуры внутри колодца. Количество и диаметр вводов определяются проектом.

Двухслойная битумно-латексная гидроизоляция

Данная модификация поставляется с двухслойным битумно-латексным гидроизоляционным покрытием. Такое исполнение применяют на участках, где железобетонная конструкция контактирует с грунтовыми, талыми и поверхностными водами. Заводская гидроизоляция помогает защитить наружные поверхности корпуса и уменьшить объём дополнительных работ после установки изделия в котлован.

Гидроизолированное исполнение особенно актуально для дорожных и магистральных объектов связи, где важны долговечность железобетонной конструкции, устойчивость к влажной среде и сокращение сроков монтажа кабельной канализации.

Преимущества для монтажных организаций

Колодец ККС 5-80 ССД-Пайп упрощает строительство кабельной канализации за счёт заводской подготовки вводов. Спиральные трубы подключаются через заранее установленные муфты, поэтому монтажникам не нужно выполнять трудоёмкое пробивание отверстий, заделку проходов бетоном и ожидание набора прочности раствора.

Использование системы ССД-Пайп удобно и при дальнейшем развитии сети. По проекту можно предусмотреть резервные вводы: при расширении трассы достаточно открыть нужное направление и подключить дополнительный канал без разрушения стенок колодца и повторного бетонирования.

Технические требования

Колодец выполнен из бетона класса B25 с морозостойкостью F2 200 и водонепроницаемостью W8. Площадь поверхности изделия составляет 25,4 м², объём – 9,664 м³, масса гидроизолированной модификации – 5090 кг. Типоразмер 5 применяется на объектах, где требуется увеличенный внутренний объём для размещения кабелей, муфт, запасов кабеля и монтажных элементов.

При установке необходимо учитывать проектную глубину заложения, категорию участка, дорожную нагрузку и требуемую отметку люка. Для вывода крышки на нужный уровень применяются железобетонные опорные кольца подходящего типоразмера, а схема расположения муфт задаётся отдельным техническим заданием.

Как заказать?

Для заказа колодца ККС 5-80 ССД-Пайп в двухслойной битумно-латексной гидроизоляции необходимо указать артикул 110101-00318, требуемое количество изделий и схему расположения вводов. Если колодец должен использоваться как проходной, угловой или разветвительный, это лучше заранее отразить в техническом задании, чтобы заводская комплектация соответствовала проекту кабельной канализации.
