Назначение и область применения
Колодец ККС 5-10 ССД-Пайп используют при строительстве телекоммуникационной, кабельной и инженерной инфраструктуры, где требуется вместительный узел для прокладки, протяжки, соединения и обслуживания кабельных линий. Типоразмер 5 подходит для участков с большим количеством каналов и проектных вводов, а также для узлов, где важно заранее предусмотреть возможность дальнейшего развития сети.
Для построения кабельной канализации изделие применяется совместно со спиральными трубами ССД-Пайп. Вводы труб выполняются через полимерные муфты, установленные в стенках колодца по техническому заданию. Количество вводов, их диаметр и расположение определяются проектом.
Конструктивные особенности

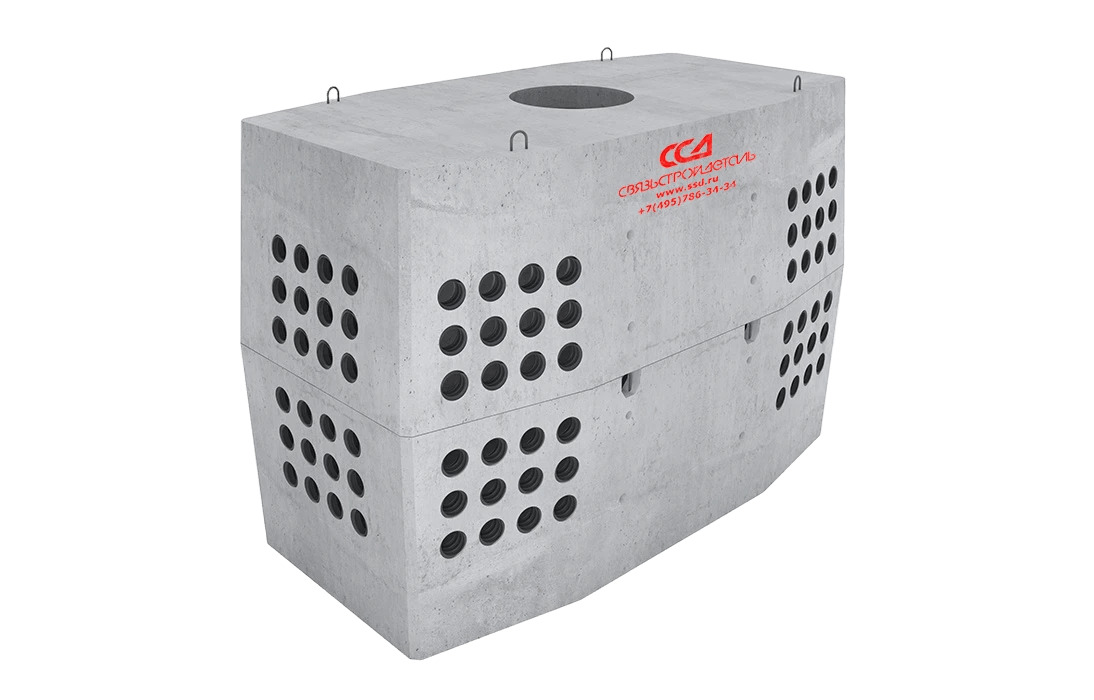

Колодец изготавливается из бетона класса B25 с морозостойкостью F2200 и водонепроницаемостью W8. Конструкция состоит из нижнего и верхнего железобетонных элементов с вмонтированными муфтами ССД-Пайп. Такое решение позволяет вводить трубы без высверливания отверстий в стенках, без разрушения бетона и без дополнительной заделки мест прохода на объекте.
Заводская подготовка вводов ускоряет монтаж кабельной канализации и снижает количество мокрых строительных операций. При необходимости в проект можно заранее заложить дополнительные муфты с заглушками, чтобы в дальнейшем подключить новые каналы без доработки железобетонной конструкции.
Гидроизоляция и эксплуатация
Двухслойная битумно-латексная гидроизоляция защищает наружную поверхность колодца от воздействия влаги и повышает стойкость изделия при эксплуатации в грунте. Такое исполнение актуально для объектов, где железобетонная конструкция работает в условиях сезонного промерзания, осадков, влажной среды и контакта с грунтовыми водами.
Колодец ККС 5-10 ССД-Пайп в гидроизоляции подходит для строительства новых линий связи, реконструкции существующей кабельной канализации и организации крупных распределительных узлов. За счёт типоразмера 5 изделие обеспечивает достаточное внутреннее пространство для размещения кабелей, муфт и внутренних металлоконструкций.
Подбор и заказ
Перед поставкой необходимо определить схему применения колодца: проходной, угловой или разветвительный вариант. В техническом задании указывают расположение вводов, количество муфт и диаметр подключаемых труб. Это позволяет изготовить колодец под конкретную проектную схему и избежать дополнительных работ на строительной площадке.
| Класс бетона | В25 (327 кгс/см²) |
| Морозостойкость | F₂200 (200 циклов замораживания и оттаивания; F₂ — агрессивная среда) |
| Водонепроницаемость | W8 (0,8 МПа) |
| Кол-во вводов/Диаметр ввода | Согласно утверждённому ТЗ |
| Габаритные размеры L, мм | 2990 |
| Габаритные размеры B, мм | 1600 |
| Габаритные размеры H, мм | 2000 |
| Масса, кг | 4955 |
| Площадь поверхности изделия, м² | 25,1 |
| Объём, м³ | 9,568 |
