110101-00316 Колодец ККС 4-80 ССД-Пайп двухслойная битумно-латексная гидроизоляция

 Железобетонный колодец ККС 4-80 ССД-Пайп с двухслойной битумно-латексной гидроизоляцией предназначен для строительства кабельной канализации на участках с высокой транспортной нагрузкой. Исполнение «80 — дорога» применяется при установке на проезжей части улиц и автомагистралей, где смотровое устройство работает как проходной, угловой или разветвительный узел сети.

Конструкция и особенности

Колодец относится к системе ССД-Пайп и используется совместно со спиральными трубами производства «СВЯЗЬСТРОЙДЕТАЛЬ». В стенках изделия на заводе устанавливаются полимерные муфты, через которые выполняется ввод труб без сверления железобетона, заделки отверстий и ожидания высыхания раствора.

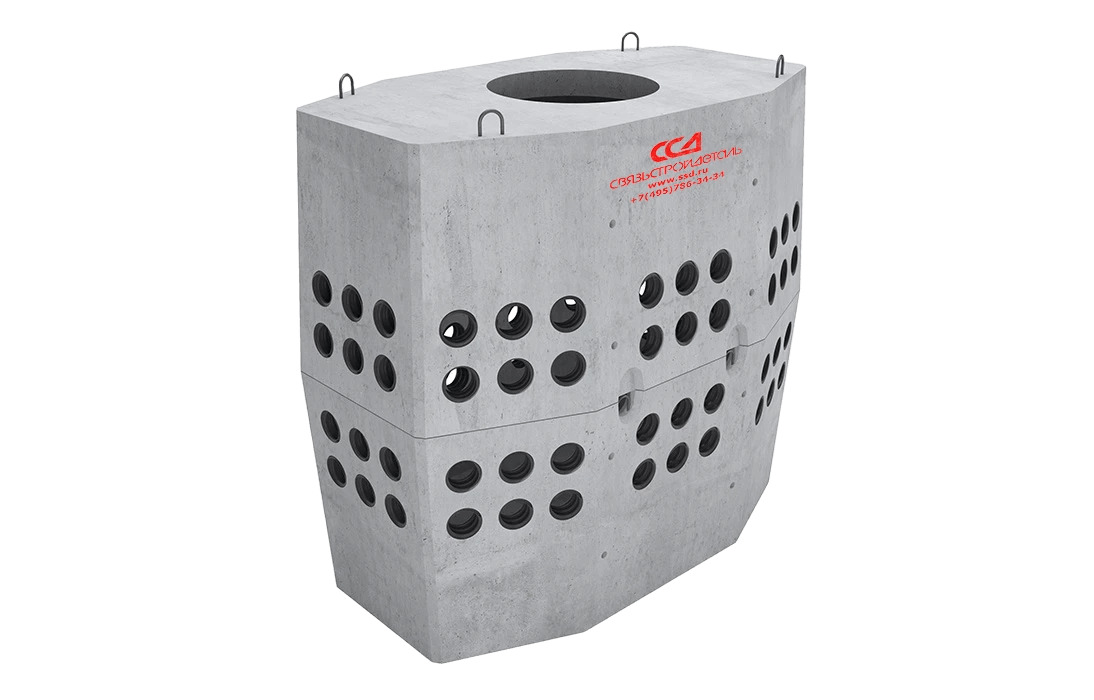

Конструкция состоит из нижнего и верхнего железобетонных элементов с вмонтированными муфтами. Верхняя часть имеет усиленное перекрытие с круглым отверстием диаметром 600 мм для формирования горловины с люком. Для погрузки, разгрузки и монтажа в котлован предусмотрены строповочные петли.

Преимущества при монтаже

Заводская установка муфт сокращает объём работ на объекте и упрощает ввод труб в колодец. Монтаж выполняется без электроинструмента для сверления стенок, без мокрых процессов и последующей повторной гидроизоляции мест ввода. Это особенно важно при строительстве кабельной канализации в дорожной зоне, на протяжённых трассах связи и объектах с жёсткими сроками выполнения работ.

При проектировании можно предусмотреть дополнительные муфты с заглушками для будущего расширения сети. В дальнейшем новый канал подключается без разрушения стенок колодца: достаточно открыть предусмотренный ввод и установить трубу в подготовленную муфту.

Гидроизоляция и эксплуатационные свойства

Двухслойная битумно-латексная гидроизоляция защищает наружную поверхность железобетонного изделия от влаги и воздействия грунтовой среды. Колодец изготавливается из тяжёлого бетона класса B25, имеет морозостойкость F₂200 и водонепроницаемость W8, что делает его подходящим для подземных инженерных сетей, эксплуатируемых в сложных климатических и дорожных условиях.

Проектирование и заказ

Количество вводов и диаметр муфт определяются по утверждённому техническому заданию. Для проходного, углового или разветвительного исполнения заполняется отдельный бланк ТЗ, на основании которого на производстве подбираются и устанавливаются муфты нужного диаметра в заданной конфигурации. Кабельные консоли подбираются отдельно в соответствии с проектом.
