110101-00314 Колодец ККС 3,5-80 ССД-Пайп двухслойная битумно-латексная гидроизоляция

 Железобетонный колодец ККС 3,5-80 ССД-Пайп с двухслойной битумно-латексной гидроизоляцией предназначен для строительства кабельной канализации на участках с транспортной нагрузкой. Исполнение «80 — дорога» подходит для установки на проезжей части улиц и автомагистралей, где колодец используется как проходной, угловой или разветвительный узел сети.

Конструкция и особенности

Колодец относится к системе ССД-Пайп и применяется совместно со спиральной трубой. В стенках изделия предусмотрены заводские полимерные муфты, через которые выполняется ввод труб без сверления железобетона, последующей заделки отверстий и длительного ожидания высыхания бетонного раствора.

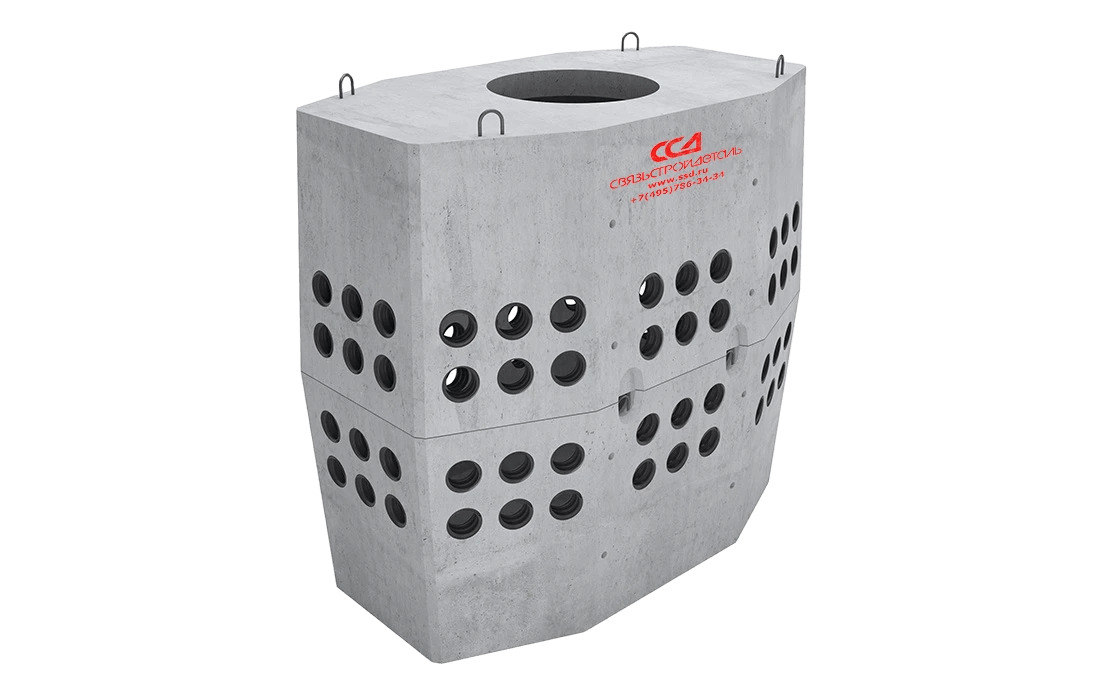

Конструкция состоит из нижнего и верхнего железобетонных элементов. Верхняя часть имеет усиленное перекрытие с круглым отверстием диаметром 600 мм для формирования горловины с люком. Для погрузки, разгрузки и установки в котлован предусмотрены строповочные петли.

Преимущества для монтажа

Заводская подготовка вводов сокращает время работ на объекте: труба вводится в муфту без применения электроинструмента, а конфигурация муфт задаётся заранее по техническому заданию. Это особенно удобно при строительстве линейных объектов связи, реконструкции кабельной канализации и прокладке сетей в условиях ограниченных сроков.

При необходимости в проект можно заложить дополнительные муфты с заглушками для последующего развития сети. В дальнейшем новый канал подключается без разрушения стенок колодца и повторной гидроизоляции места ввода.

Гидроизоляция и эксплуатационные свойства

Двухслойная битумно-латексная гидроизоляция повышает защиту наружной поверхности изделия от влаги и воздействия грунтовой среды. Колодец изготавливается из тяжелого бетона класса В25, имеет морозостойкость F₂200 и водонепроницаемость W8, что соответствует требованиям к железобетонным изделиям для подземных инженерных сетей.

Проектирование и заказ

Количество вводов и диаметр муфт определяются по утверждённому техническому заданию. Для проходного, углового или разветвительного варианта заполняется отдельный бланк ТЗ, на основании которого подбираются и устанавливаются муфты нужного диаметра. Кабельные консоли подбираются отдельно в соответствии с проектом.
