110101-00313 Колодец ККС-3,5-10 ССД-Пайп в 2х слойной гидроизоляции

Железобетонный колодец ККС-3,5-10 ССД-Пайп в двухслойной битумно-латексной гидроизоляции предназначен для строительства кабельной канализации связи и энергетики на участках с пешеходной и ограниченной транспортной нагрузкой. Исполнение «10 — тротуар» применяется для установки на газонах, тротуарах и других зонах, где не требуется дорожное исполнение под повышенную нагрузку.

Конструкция и особенности

Колодец относится к системе ССД-Пайп и используется совместно со спиральными трубами. В стенках железобетонного изделия предусматриваются полимерные муфты для ввода труб, поэтому при монтаже не требуется сверлить бетон, формировать отверстия вручную и дополнительно заделывать места ввода раствором. Такая конструкция ускоряет строительство кабельной канализации и снижает объём мокрых процессов на объекте.

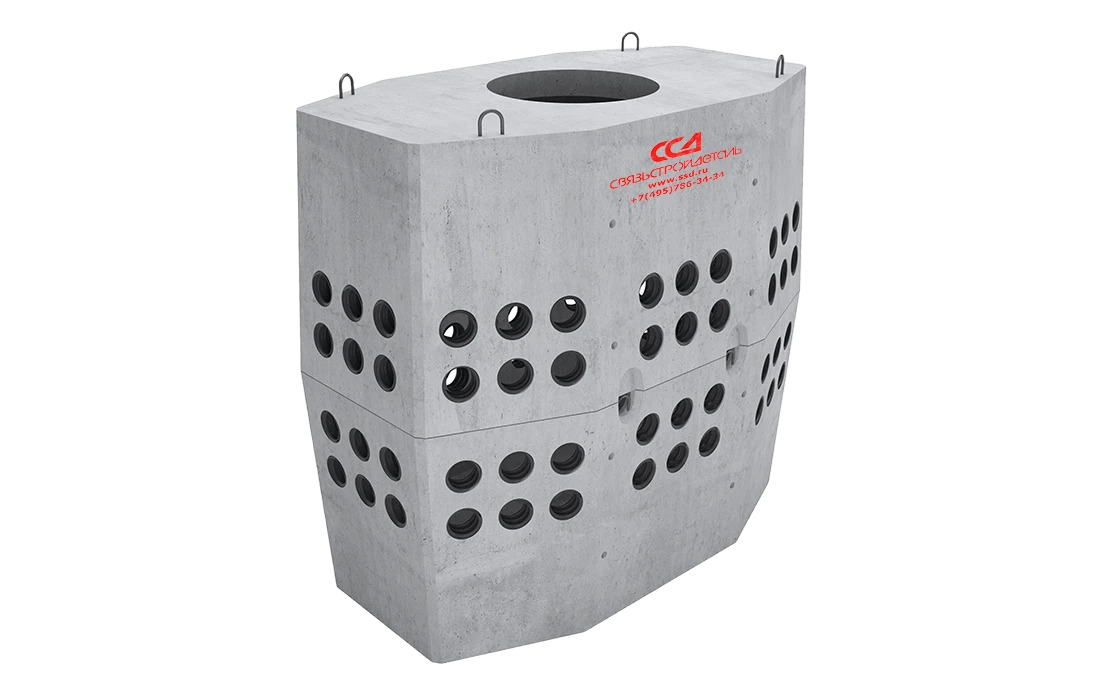

Колодец состоит из нижнего и верхнего железобетонных элементов с вмонтированными муфтами ССД-Пайп. В верхнем элементе предусмотрено отверстие под устройство горловины и последующую установку люка. Для погрузки и монтажа используются строповочные петли.

Гидроизоляция и эксплуатационные свойства

Двухслойная битумно-латексная гидроизоляция повышает защиту наружной поверхности колодца от влаги и воздействия грунтовой среды. Изделие выполнено из бетона класса B25, имеет морозостойкость F₂200 и водонепроницаемость W8, что позволяет использовать его в составе подземных инженерных сетей при круглогодичной эксплуатации.

Монтаж и проектирование

Количество вводов и диаметр муфт определяются по утверждённому техническому заданию. Для проходного, углового или разветвительного варианта заполняется отдельный бланк ТЗ, после чего муфты нужного диаметра устанавливаются в стенки колодца в заданной конфигурации. Это позволяет заранее подготовить изделие под конкретную схему трассы и упростить монтаж труб на объекте.
