110101-00303 Колодец ККС 1-10(80) ССД-Пайп двухслойная битумно-латексная гидроизоляция

 Колодец ККС 1-10(80) ССД-Пайп двухслойная битумно-латексная гидроизоляция – железобетонное смотровое устройство для строительства кабельной канализации связи с применением спиральных труб системы ССД-Пайп. Изделие используется на газонах, тротуарах, улицах и участках проезжей части как проходной, угловой или разветвительный колодец. Исполнение 10(80) относится к дорожному типу и рассчитано на применение в зонах с транспортной нагрузкой.

Конструкция и особенности

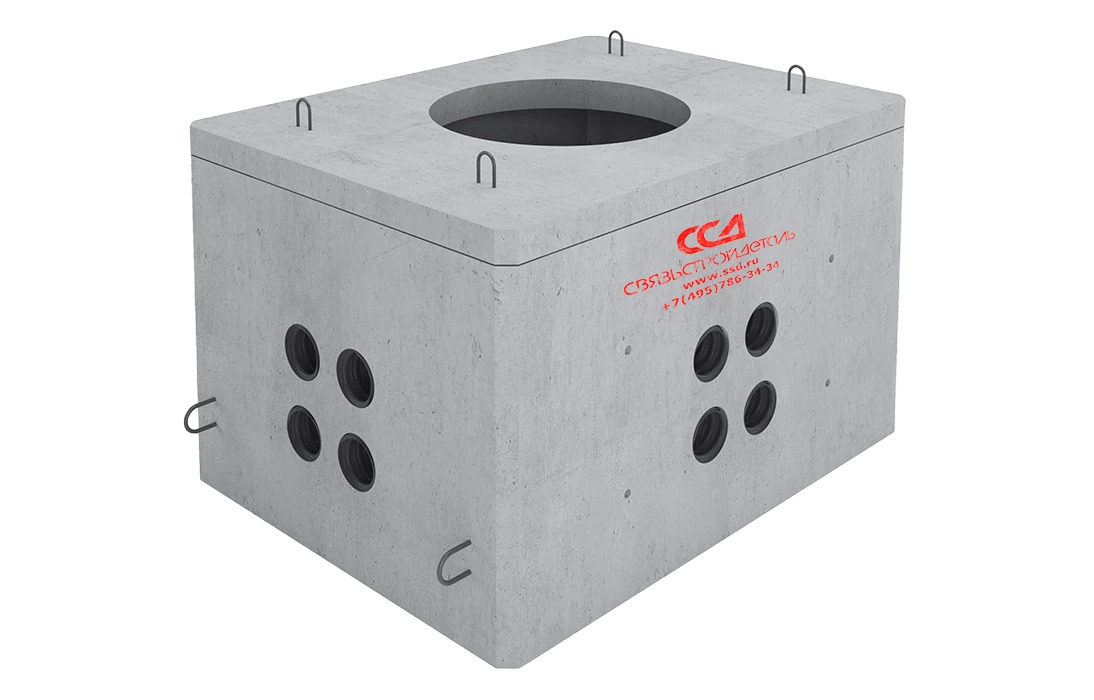

Колодец изготовлен из железобетона класса В25 и состоит из корпуса с предустановленными муфтами ССД-Пайп и плиты перекрытия. Вводы под спиральные трубы формируются на заводе согласно утверждённому техническому заданию, поэтому на объекте не требуется выполнять сверление стенок, устройство ниш и последующую заделку отверстий бетоном.

Габаритные размеры изделия составляют 1370×1050×845 мм. Конструкция рассчитана на установку в подготовленный котлован с последующим формированием горловины и монтажом люка. Для внутреннего размещения кабельной арматуры в комплект входят кронштейны ККП-60 и ерши с резьбой, гайками и шайбами.

Двухслойная битумно-латексная гидроизоляция

Данная модификация поставляется с заводским двухслойным битумно-латексным гидроизоляционным покрытием. Такое исполнение применяют на участках, где железобетонная конструкция контактирует с грунтовыми и талыми водами, а также в условиях повышенной влажности. Заводское нанесение покрытия помогает защитить наружные поверхности колодца до монтажа и снижает объём дополнительных работ на строительной площадке.

Гидроизолированное исполнение особенно актуально для объектов связи и инженерной инфраструктуры, где важно сохранить прочность бетонного корпуса и снизить воздействие влаги на конструкцию в процессе эксплуатации.

Преимущества для монтажных организаций

Колодец ККС 1-10(80) ССД-Пайп упрощает строительство кабельной канализации за счёт готовых заводских решений: муфты под трубы устанавливаются заранее, а схема вводов подбирается под конкретный проект. Это сокращает время монтажа, уменьшает количество мокрых процессов и позволяет быстрее вводить линию в эксплуатацию.

Наличие системы ССД-Пайп удобно и при дальнейшем развитии сети. Если проектом предусмотрены резервные вводы, в будущем можно подключить дополнительные каналы без разрушения стенок колодца и повторного бетонирования мест прохода труб.

Технические требования

Колодец выполнен из бетона класса В25 с морозостойкостью F2 200 и водонепроницаемостью W8. Масса изделия составляет 929 кг, объём – 1,216 м³. Количество и диаметр вводов определяются по техническому заданию, что позволяет адаптировать изделие под проходную, угловую или разветвительную схему кабельной канализации.

При монтаже важно учитывать проектную глубину установки, тип покрытия над колодцем, нагрузку на участок и требуемую высоту горловины. Для вывода люка на проектную отметку применяются железобетонные опорные кольца соответствующего типоразмера.

Как заказать?

Для заказа колодца ККС 1-10(80) ССД-Пайп в двухслойной битумно-латексной гидроизоляции необходимо указать артикул 110101-00303, требуемое количество изделий и схему расположения вводов. При необходимости можно передать техническое задание с типом колодца, диаметрами труб и направлением трассы кабельной канализации.
