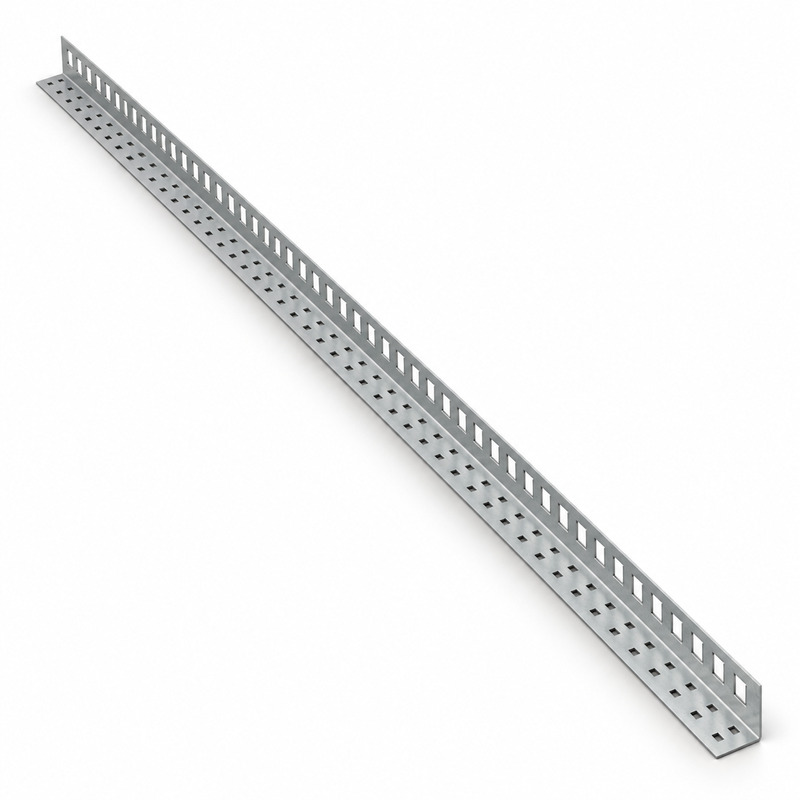

YKV10-UV-1750 Уголок вертикальный 1750 TITAN 121203-01087

Для высокого шкафа ВРУ-1 TITAN монтажные панели и планки нуждаются во внутренних опорах. Вертикальный уголок IEK YKV10-UV-1750 рассчитан на корпус этой серии высотой 2000 мм. По каталогу его размер составляет 1750 × 50 × 34 мм, материал - оцинкованная сталь. Уголок относится к механической оснастке шкафа: он определяет место крепления внутреннего оборудования, но не задает электрические номиналы собранного вводно-распределительного устройства.

Опорная линия для панелей и планок

Уголки образуют вертикальные места крепления элементов внутренней компоновки TITAN. На них устанавливают монтажные панели и планки, выбранные под схему аппаратов. Возможность регулировать положение по глубине помогает учитывать разные выступы устройств и оставлять пространство для проводников. Если панели размещены на нескольких уровнях, их положение согласуют между собой, с точками подвода кабелей и доступом к обслуживаемым соединениям. Длина 1750 мм связана с двухметровым корпусом ВРУ-1; выбор опоры по одной только внешней форме может привести к несовместимости с конкретным шкафом.

Каталог IEK указывает поставку этой позиции парой уголков. При заказе значение сверяют с актуальной комплектацией и схемой сборки. Размеры уголка не равны свободной монтажной области готового щита: доступ зависит от панелей, крепежа и аппаратов.

Как согласовать опоры с глубиной шкафа

Перед фиксацией внутренней оснастки выбирают положение панелей относительно двери и тыльной части корпуса. Для выступающих аппаратов важен зазор спереди, для проводки - проходы к клеммам и место для изгиба. Разметку на панелях можно подготовить заранее, но окончательный монтаж проверяют после установки опор в совместимый ВРУ-1 TITAN. Положение уголков должно оставлять возможность открытия двери и доступа к оборудованию в предусмотренном порядке обслуживания. На этом этапе также уточняют, какие планки и панели входят в спецификацию отдельно.

• Артикул YKV10-UV-1750 сопоставляют с двухметровым корпусом ВРУ-1 TITAN.
• Размер 1750 × 50 × 34 мм проверяют по внутренней компоновке и точкам крепления.
• Указание каталога о паре уголков сверяют с актуальной поставкой и требуемым числом опор.

Оцинкованное исполнение характеризует сами опоры. Степень защиты оболочки и номинальные токи определяются корпусом и электроаппаратурой. В проектной ведомости YKV10-UV-1750 указывают отдельным элементом механической сборки, особенно если панели и планки закупаются раздельно.
