YKM42-04-54-P Корпус металлический ЩМП-3.2.1-0 36 УХЛ3 IP31 121203-01079

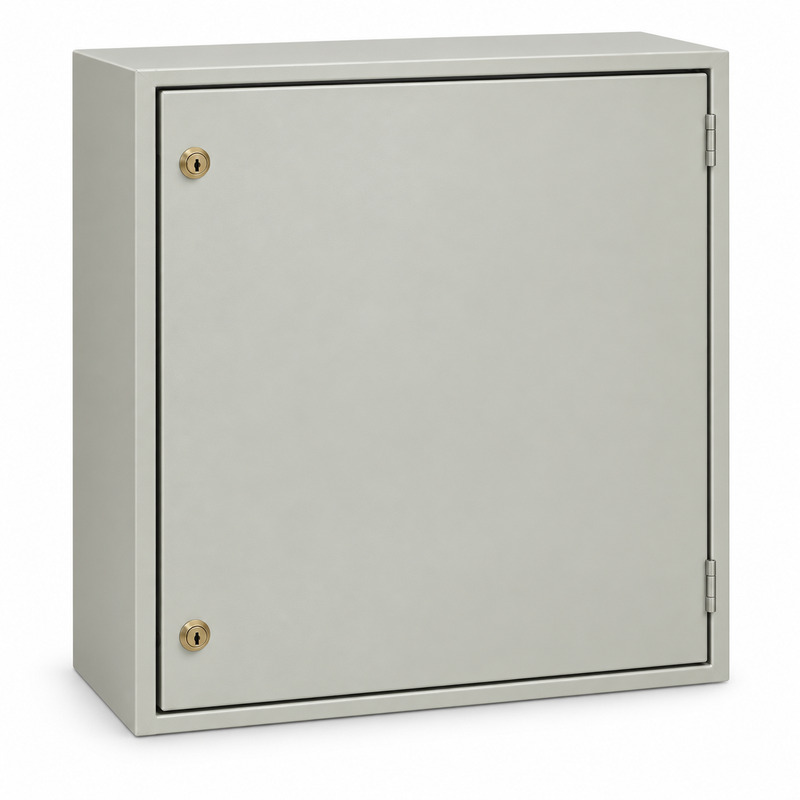

Две кабельные трассы и крупная монтажная плоскость определяют выбор корпуса YKM42-04-54-P. В официальном каталоге IEK этот артикул назван ЩМП-4-2 У1 IP54 PRO: сварная металлическая оболочка со съемной оцинкованной панелью и дверью с замком. Внутри нее собирают распределительные, управляющие и автоматические щиты из отдельно выбранных аппаратов. Электрический номинал будущей сборки, число цепей и схема защиты зависят от этих аппаратов; корпус задает место для их установки и кабельных вводов.

Два нижних направления проводки

Для YKM42-04-54-P каталог показывает два отверстия 171 × 92 мм в нижней части. Их удобно учитывать еще до разметки панели: входящие кабели можно направить к одной группе клемм, отходящие - к другой, если такое разделение предусмотрено проектом. Даже при достаточной площади отверстий необходимо проверить наружный диаметр кабелей, тип вводных элементов и свободное место для изгиба проводников. Герметизацию проходов выбирают так, чтобы после монтажа сохранялась защита собранного щита.

Заводское исполнение корпуса - IP54. У этой серии IEK дверь снабжена уплотнением и пылевлагонепроницаемым замком. Два отверстия следует рассматривать как места для конкретных кабельных узлов, которые определяются проектом и условиями установки.

Панель 775 × 585 мм

Наружные размеры корпуса по официальной строке - 800 × 650 × 251/258 мм; второе значение глубины учитывает козырек. Панель имеет размеры 775 × 585 × 15 мм. На ней можно распределить аппараты по функциональным группам, оставить место для маркировки и трасс проводов, а также обеспечить доступ к контактам при обслуживании. При расстановке проверяют не только площадь, но и выступающую глубину устройств, поворот двери и подход к винтовым соединениям. Сам размер панели не подтверждает допустимую нагрузку готового щита.

Исходная карточка связывает YKM42-04-54-P с обозначением ЩМП-3.2.1-0 УХЛ3 IP31. Каталог IEK относит этот код к другой модели - ЩМП-4-2 У1 IP54 PRO. Описанные размеры и два нижних ввода принадлежат именно заводскому артикулу; IP31 и УХЛ3 из спорной строки нельзя применять к нему как характеристики. Если в проекте требуется вариант из заголовка продавца, сначала нужно получить его собственный заводской код и скорректировать заказ.

• Сверьте YKM42-04-54-P на шильдике и в счете.
• Сопоставьте два проема с трассой фактических кабелей.
• Проверьте компоновку панели и сохранение IP54 после монтажа.
