YKM42-03-54-P Корпус металлический ЩМП-2.3.1-0 36 УХЛ3 IP31 121203-01101

Артикул YKM42-03-54-P выбирают, когда для сборки щита важны две отдельные нижние зоны подвода кабелей. По официальной таблице IEK это металлический ЩМП-3-2 У1 IP54 PRO со съемной монтажной панелью. Он служит основой для размещения силовых и управляющих аппаратов; состав цепей и их электрические параметры определяет проект сборки. Два проема помогают заранее развести направления проводки.

Площадь панели и обслуживание

Габариты корпуса в каталоге - 650 × 500 × 225/232 мм, где второе значение глубины приведено с учетом козырька. Размер съемной оцинкованной панели - 625 × 440 × 15 мм. На ней можно расположить несколько групп аппаратов, клеммные ряды и кабельные каналы, сохранив доступ к соединениям. Раскладку начинают с габаритов устройств и нужных промежутков; сам корпус не гарантирует заданное количество модулей.

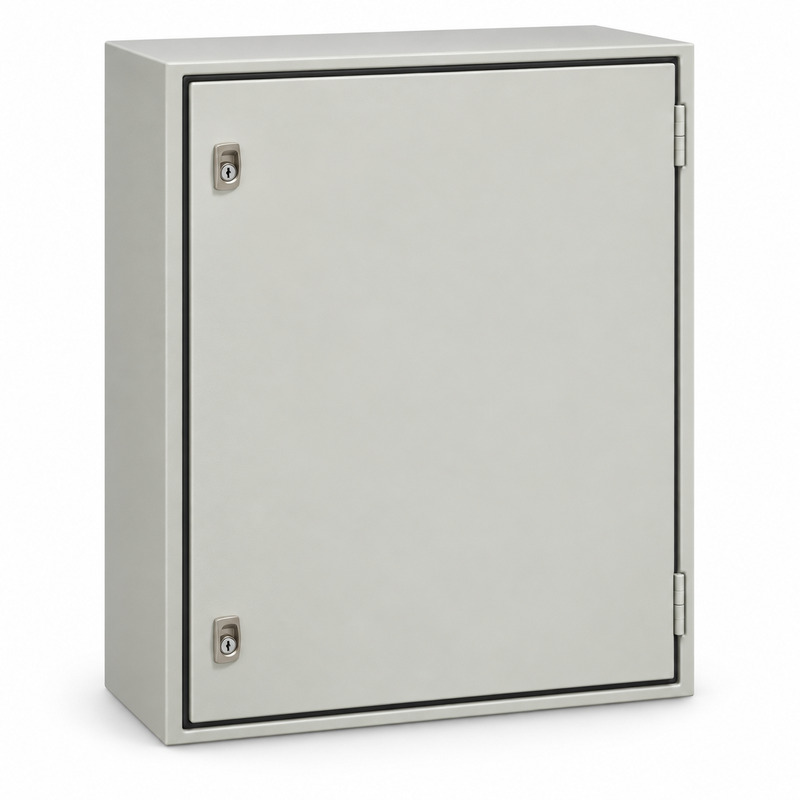

Сварная металлическая оболочка закрывается дверцей с замком. Для исполнения IP54 производитель указывает дверное уплотнение и пылевлагонепроницаемый замок. Защита собранного щита зависит также от исполнения кабельных вводов. Для размещения ориентиром служит указанное IEK климатическое исполнение У1.

Два отверстия для кабелей

Снизу расположены два отверстия размером 171 × 92 мм каждое. Они позволяют распределить входящие и отходящие трассы либо разнести группы проводов по назначению. До установки аппаратов стоит выбрать вводные элементы под реальные кабели, оценить место для изгиба и наметить пути к клеммам на панели.

• Сверьте размеры панели с оборудованием и обслуживаемыми соединениями.
• Проверьте два нижних проема по фактическому числу кабельных направлений.
• Согласуйте способ герметизации вводов с требуемой защитой IP54.

В исходном названии товара рядом с YKM42-03-54-P указано ЩМП-2.3.1-0 УХЛ3 IP31. Эта строка противоречит каталогу IEK: для данного артикула подтверждено ЩМП-3-2 У1 IP54 PRO. Поэтому параметры другой модели и ее IP31 здесь не использованы. Перед закупкой попросите поставщика подтвердить маркировку на корпусе и исправить карточку, чтобы монтажная схема с двумя вводами относилась к фактически поставляемому изделию.
