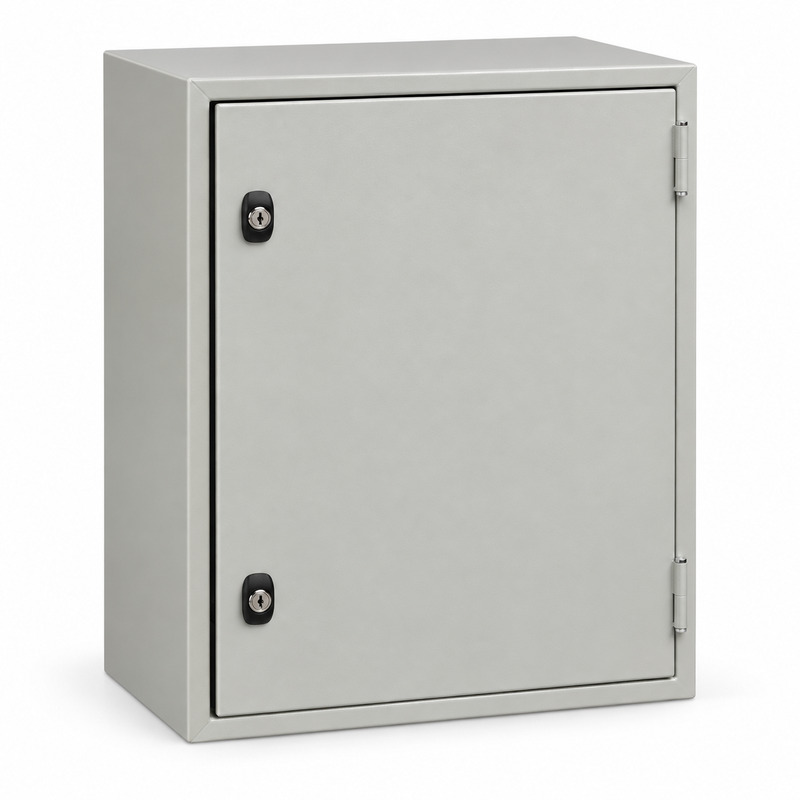

YKM42-02-54-P Корпус металлический ЩМП-18.8.4-0 36 УХЛ3 IP54 121203-01098

Для артикула YKM42-02-54-P заводской каталог IEK приводит обозначение ЩМП-2-2 У1 IP54 PRO. Эта позиция относится к сварным металлическим корпусам с монтажной панелью, из которых собирают щиты распределения, управления и автоматики. По сравнению с более компактной строкой серии здесь шире рабочая плоскость: она дает место для разделения аппаратуры на функциональные группы, но сама по себе не задает состав будущего щита. Исходное наименование товара содержит ЩМП-18.8.4-0 УХЛ3; оно расходится с заводской расшифровкой указанного артикула, поэтому при подборе опираться следует на код YKM42-02-54-P.

Панель 475 × 340 мм и компоновка

Габариты корпуса по каталогу составляют 500 × 400 × 225/232 мм, где увеличенная глубина приведена с учетом козырька. Размер съемной оцинкованной панели - 475 × 340 × 15 мм. Такая площадь позволяет отдельно наметить зоны ввода, коммутации и управляющих устройств, выдержать необходимые расстояния между аппаратами и оставить доступ к крепежу. Окончательное число модулей, схема подключения и допустимые нагрузки определяются установленным оборудованием, а не пустой оболочкой. При проектировании стоит проверить высоту применяемых аппаратов и свободное пространство перед дверью.

Один кабельный проход и закрытая дверь

В нижней части этой модели предусмотрено одно отверстие 171 × 92 мм. Оно задает конкретную точку подвода, поэтому расположение клемм и трассу проводов удобно согласовать до монтажа аппаратуры. Сварной корпус закрывается дверцей с замком. Для исполнения IP54 производитель указывает уплотнение двери и пылевлагонепроницаемый замок; при устройстве кабельного ввода нужно использовать решение, не нарушающее требуемую защиту собранного щита.

• Проверьте, что панель 475 × 340 мм подходит для выбранной раскладки аппаратов и обслуживания соединений.
• Сопоставьте один нижний проем с количеством и сечением вводимых кабелей.
• Уточните размещение корпуса по официальному исполнению У1, а не по противоречивой записи УХЛ3 в карточке.

Артикул YKM42-02-54-P полезен как опорный идентификатор при согласовании заказа: именно к нему каталог относит ЩМП-2-2 PRO с IP54. Если в документах поставщика продолжает стоять ЩМП-18.8.4-0, запросите подтверждение маркировки до выпуска монтажной схемы. Это исключит ситуацию, когда панель и кабельный проем рассчитывают по одной модели, а фактически получают другую.
