YKM42-01-54-P Корпус металлический ЩМП-18.6.4-0 36 УХЛ3 IP54 121203-01088

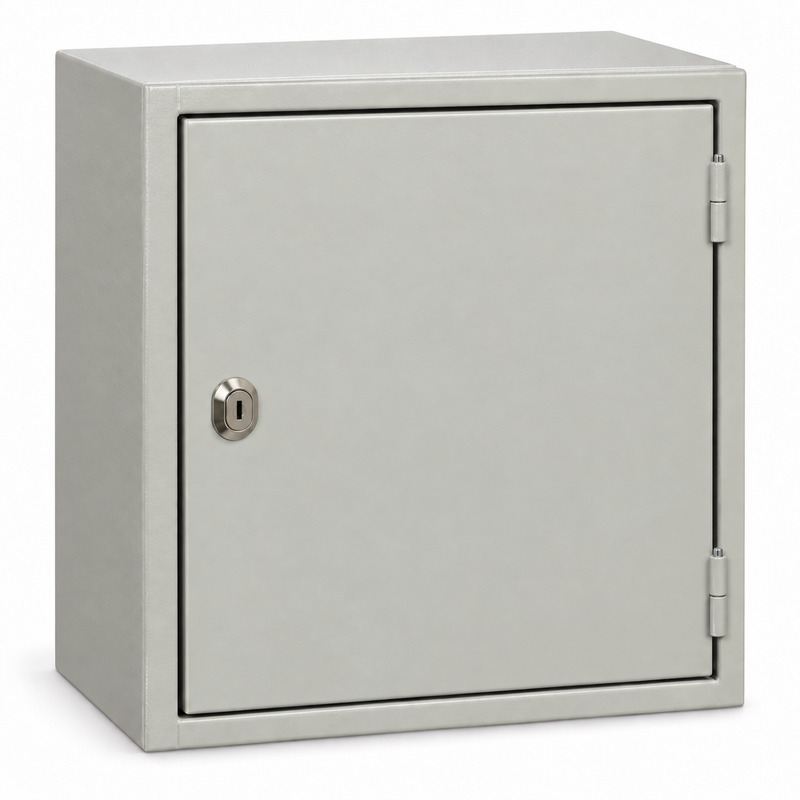

Артикул YKM42-01-54-P в каталоге IEK закреплен за металлическим щитом ЩМП-1-2 У1 IP54 PRO. Это компактный корпус с монтажной панелью для сборки силового, управляющего либо автоматического щита. Его формат удобен там, где оборудование нужно собрать в одной небольшой зоне: аппараты, клеммы и проводники размещают на съемной панели, а дверь отделяет внутреннюю компоновку от места установки. При подборе важно ориентироваться на заводской артикул: присутствующее в исходном названии обозначение ЩМП-18.6.4-0 УХЛ3 не совпадает с официальной строкой для YKM42-01-54-P.

Монтажная зона и нижний ввод

В каталоге для этого артикула указаны размеры корпуса 395 × 310 × 225/232 мм; второе значение глубины учитывает козырек. Съемная оцинкованная панель имеет размеры 370 × 250 × 15 мм. На такой плоскости компоновку стоит продумать заранее: оставить место для аппаратов, клемм, маркировки и изгиба проводов. Само наличие панели не означает готовую электрическую схему или заданный ток щита - эти параметры зависят от устанавливаемых компонентов. Корпус поставляет механическую основу для сборки, а не заменяет проектирование электрической части.

• Для подвода кабелей предусмотрено одно нижнее отверстие 171 × 92 мм; вводные элементы подбирают под фактические кабели.
• Сварная оболочка и запираемая дверь позволяют отделить установленную аппаратуру от внешней зоны доступа.
• Исполнение IP54 в серии ЩМП имеет дверное уплотнение и пылевлагонепроницаемый замок; сохранение защиты зависит и от правильного устройства ввода.

Как сверять исполнение перед сборкой

Заводская строка относит YKM42-01-54-P к климатическому исполнению У1 и степени защиты IP54. В исходной карточке рядом с тем же артикулом записаны другая модель и УХЛ3, поэтому эти обозначения нельзя объединять в одну спецификацию. Если корпус выбирают по габаритам или условиям размещения, сверьте именно артикул на шильдике и в документах поставки с каталожной позицией. Для небольшой сборки с единственной входной зоной также проверьте, хватит ли нижнего отверстия для кабельного пучка и останется ли доступ к клеммам после закрытия двери.

Такой подход помогает использовать реальное преимущество компактного ЩМП: аппаратуру можно распределить по панели без лишнего пустого объема, а трассу проводов спланировать относительно одного ввода. Перед заказом следует согласовать спорное название карточки; значения 395 × 310 мм и обозначение ЩМП-1-2 относятся к официальному артикулу YKM42-01-54-P, а не к указанному продавцом ЩМП-18.6.4-0.
